SELECT A DIAGRAM

02 - Cabinet Parts


03 - Electrical Parts


04 - Air Handling Parts


05 - System Parts

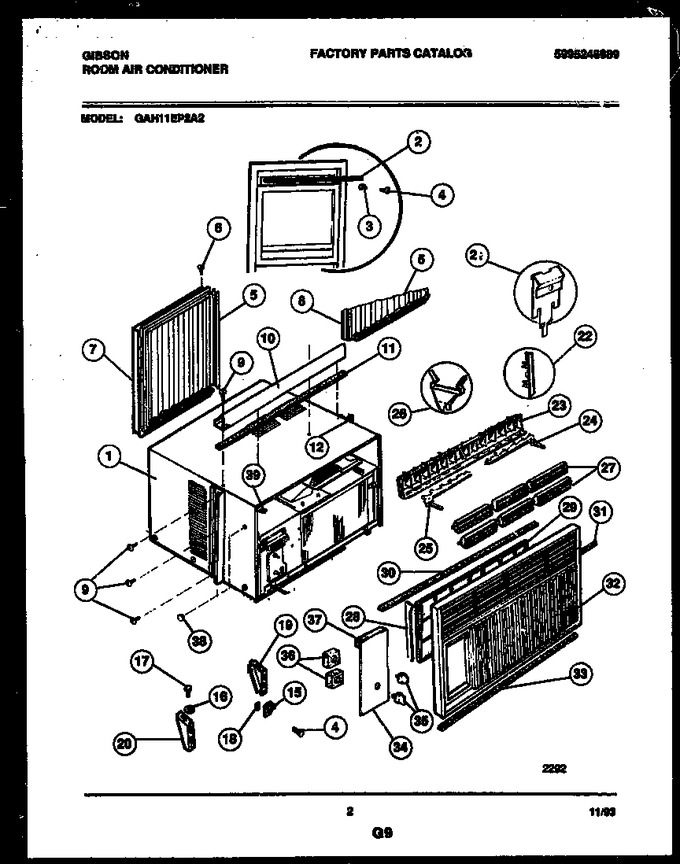

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	5303302607		Wrapper		Appelez-nous	-
2	3002603		Gasket		Appelez-nous	-
3	5303211056		Bracket		Appelez-nous	-
4	3002803		Screw		Appelez-nous	-
5	5303301247		Accordian		Appelez-nous	-
6	3002801		Screw		Appelez-nous	-
7	5303301245		Frame Extension Lh		Appelez-nous	-
8	5303301246		Frame Extension Rh		Appelez-nous	-
9	3015312		Screw		Appelez-nous	-
10	5303301251		Top Rail		Appelez-nous	-
11	5303207200		Seal		Appelez-nous	-
12	5303301250		Retainer		Appelez-nous	-
13	5303276728		Seal,retainer		Appelez-nous	-
14	5314949603		Seal Chassis Btm		Appelez-nous	-
15	3001815		Bracket		Appelez-nous	-
16	3017023		Nut		Appelez-nous	-
17	3007756		Screw		Appelez-nous	-
18	3007759		Nut		Appelez-nous	-
19	5303301254		Bracket-rh		Appelez-nous	-
20	5303301255		Bracket-lh		Appelez-nous	-
21	3200446		Clip-louvers		Appelez-nous	-
22	3018406		Retainer-louvers		Appelez-nous	-
23	5303002458		Louvers & Link		Appelez-nous	-
24	5303293786		Link-rh		Appelez-nous	-
25	5303293787		Link-lh		Appelez-nous	-
26	5303001844		Clip (2)		Appelez-nous	-
27	3018412		Louvers		Appelez-nous	-
28	3018547		Rail-filter, Lh		Appelez-nous	-
29	3018657		Filter		Appelez-nous	-
30	3018407		Seal-top		Appelez-nous	-
31	3018413		Seal-mullion		Appelez-nous	-
32	5303278922		Front Complete		Appelez-nous	-
33	5303278925		Seal-btm		Appelez-nous	-
34	5303283017		Dial Plate		Appelez-nous	-
35	5303017300		Knob-control		Appelez-nous	-
36	5303001775		Spacer		Appelez-nous	-
37	5303001984		Seal		Appelez-nous	-
38	5303271346		Screw-front		Appelez-nous	-
39	08010928		Nut-front		Appelez-nous	-
1A	5303301025		Grille-rear (non-illustrated)		Appelez-nous	-
1B	5303302608		Nameplate (non-illustrated)		Appelez-nous	-
28A	3018548		Rail-filter, Rh		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
