Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 21001543 Panel, Control 10 Appelez-nous -
1 53-1639 Buzzer Assy. 10 Appelez-nous -
2 21001546 Endcap, Panel (lt-wht) 10 Appelez-nous -
2 WP90767 Screw   (Replaces: 25-3092) 10 In-Stock Immediately $ 7.04

3 WP90767 Screw   (Replaces: 25-3092) 10 In-Stock Immediately $ 7.04

3 21001547 Endcap, Panel (rt-wht) 10 Appelez-nous -
4 21001226 Switch, Water Temp. 4 Position 10 Appelez-nous -
4 WP90767 Screw   (Replaces: 25-3092) 10 In-Stock Immediately $ 7.04

5 WP90767 Screw   (Replaces: 25-3092) 10 In-Stock Immediately $ 7.04

5 WP21001554 Switch, Water Level   (Replaces: 21001554) 10 Special Order $ 143.59

6 21001520 Skirt, Timer Knob (wht) 10 Appelez-nous -
7 21001526 Knob, Timer (wht) 10 Special Order $ 24.05

8 25-7851 Speedclip, End Cap To Top 10 Appelez-nous -
9 21001552 Frame (wht), Control Panel 10 Appelez-nous -
10 WP90767 Screw   (Replaces: 25-3092) 10 In-Stock Immediately $ 7.04

10 25-7853 Retaining Ring 10 Appelez-nous -
10 WP12990527 Screw, Sems   (Replaces: 25-3457) 10 In-Stock Immediately $ 7.15

10 21001527 Shield, Rear (back Panel) 10 Appelez-nous -
11 21001929 Timer 21 Special Order $ 207.26

11 WP90767 Screw   (Replaces: 25-3092) 10 In-Stock Immediately $ 7.04

11 21001595 Timer 10 Special Order $ 199.33

12 21001544 Knob, Selector (wht) 10 Appelez-nous -
13 53-2504 Spacer, Control Shield 10 Appelez-nous -
13 21001603 Shield, Control (3 Pos.) 10 Appelez-nous -
13 31001193 Pad, Shield 10 Appelez-nous -
14 WP90767 Screw   (Replaces: 25-3092) 10 In-Stock Immediately $ 7.04

14 21001173 Switch, Speed 10 Appelez-nous -
15 35-3898 Switch, Rocker (white) 10 Appelez-nous -
16 21001482 Switch, Momentary (wht) 10 Appelez-nous -
17 21001890 Manual, Use & Care 10 Appelez-nous -
18 21002025 Harness, Wiring 21 Appelez-nous -
18 21001939 Harness, Wiring 10 Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

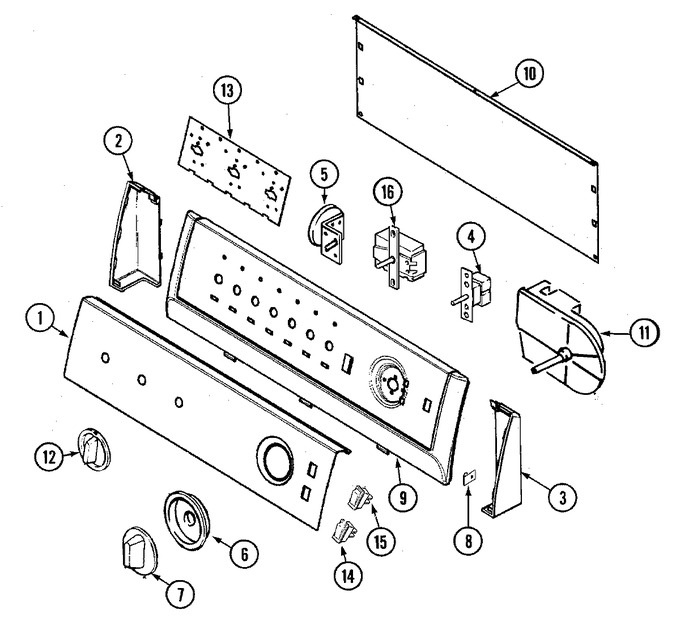

Diagram for LNC6764A71
