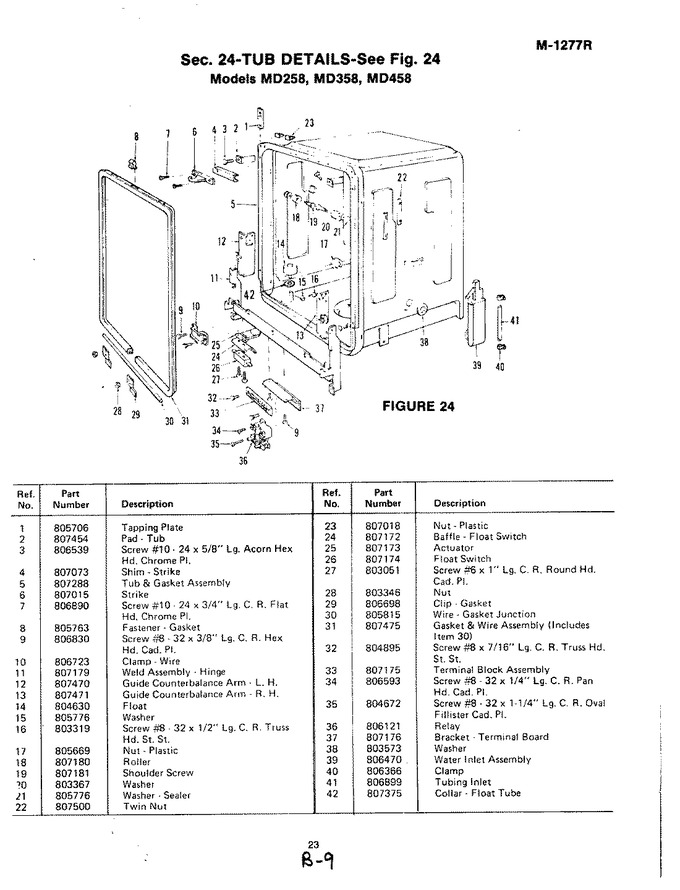

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	805706		Tapping Plate		Appelez-nous	-
2	807454		Tub Pad		Appelez-nous	-
3	806539		Screw		Appelez-nous	-
4	807073		Strike Shim		Appelez-nous	-
5	807288		Tub & Gasket		Appelez-nous	-
6	807015		Strike		Appelez-nous	-
7	806890		Screw		Appelez-nous	-
8	805763		Clip Kit (tub Gasket)		Appelez-nous	-
9	806830		Screw		Appelez-nous	-
10	806723		Clamp		Appelez-nous	-
11	807179		Hinge		Appelez-nous	-
12	807470		Lh Guide		Appelez-nous	-
13	807471		Rh Guide		Appelez-nous	-
14	804630		Float		Appelez-nous	-
15	805776		Sealer		Appelez-nous	-
16	WP250830		Screw   (Replaces: 803319)				$ 7.16
17	805669		Nut		Appelez-nous	-
18	807180		Roller		Appelez-nous	-
19	807181		Screw		Appelez-nous	-
20	803367		Washer		Appelez-nous	-
21	805776		Sealer		Appelez-nous	-
22	807500		Twin Nut		Appelez-nous	-
23	807018		Plastic Nut		Appelez-nous	-
24	807172		Bracket		Appelez-nous	-
25	807173		Actuator		Appelez-nous	-
26	807174		Float Switch		Appelez-nous	-
27	803051		Screw		Appelez-nous	-
28	803346		Nut		Appelez-nous	-
29	806698		Clip		Appelez-nous	-
30	805815		Gasket Wire		Appelez-nous	-
31	5303912631		Sub 808071   (Replaces: 807475)		Appelez-nous	-
32	804895		Screw		Appelez-nous	-
33	807175		Terminal Block		Appelez-nous	-
34	WP488234		Screw   (Replaces: 806593)				$ 6.07
35	804672		Screw		Appelez-nous	-
36	806121		Sub 805255		Appelez-nous	-
37	807176		Bracket		Appelez-nous	-
38	803573		Washer		Appelez-nous	-
39	806470		Water Inlet		Appelez-nous	-
40	806366		Code J		Appelez-nous	-
41	806899		Sub 807891		Appelez-nous	-
42	807375		Collar		Appelez-nous	-
