SELECT A DIAGRAM

Diagram for 01 - Control Panel Parts
01 - Control Panel Parts

Diagram for 02 - Door Parts
02 - Door Parts

Diagram for 03 - Cabinet Parts
03 - Cabinet Parts

Diagram for 04 - Magnetron And Air Flow Parts
04 - Magnetron And Air Flow Parts

Diagram for 05 - Interior Parts (1)
05 - Interior Parts (1)

Diagram for 06 - Interior Parts (2)
06 - Interior Parts (2)

Diagram for 07 - Latch Board Parts
07 - Latch Board Parts

Diagram for 08 - Ventilation Parts
08 - Ventilation Parts

Diagram for 09 - Installation Parts
09 - Installation Parts

Diagram for 10 - Plate Chamber Assembly
10 - Plate Chamber Assembly


New Model Search:


1-888-572-4577
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 4358794 Board, Latch Appelez-nous -
2 4392027 Micro Switch   (Replaces: 4158940) Special Order $ 138.41

3 4392027 Micro Switch   (Replaces: 4358269) Special Order $ 138.41

4 4392027 Micro Switch   (Replaces: 4158941) Special Order $ 138.41

5 4392027 Micro Switch   (Replaces: 4358268) Special Order $ 138.41

6 4358795 Lever Monitor Appelez-nous -
7 4358271 Screw Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

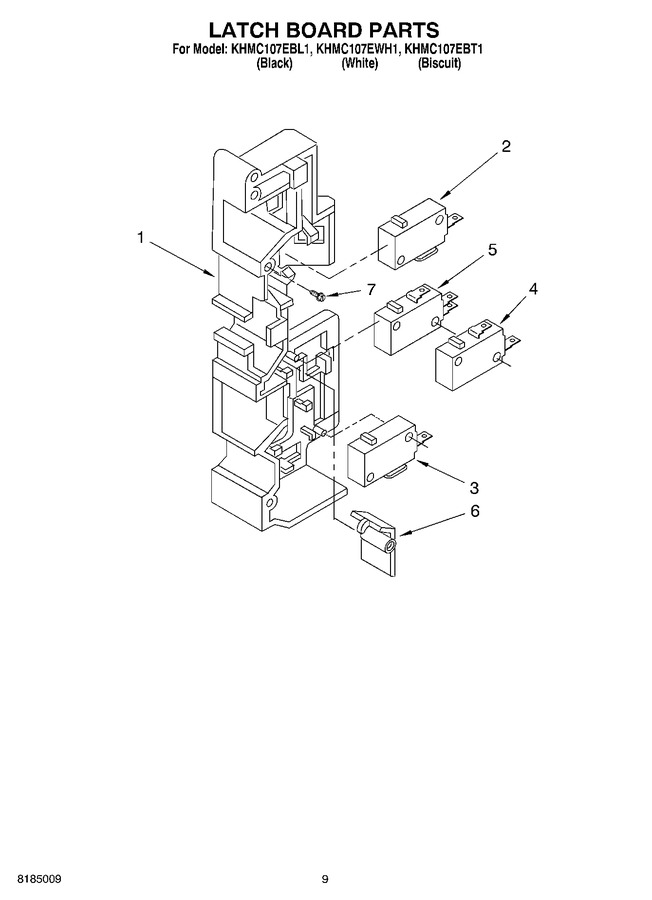

Diagram for KHMC107EWH1
