SELECT A DIAGRAM

02 - Cabinet Parts


03 - Electric Parts


04 - Air Handling Parts


05 - Unit Parts


06 - Compressor

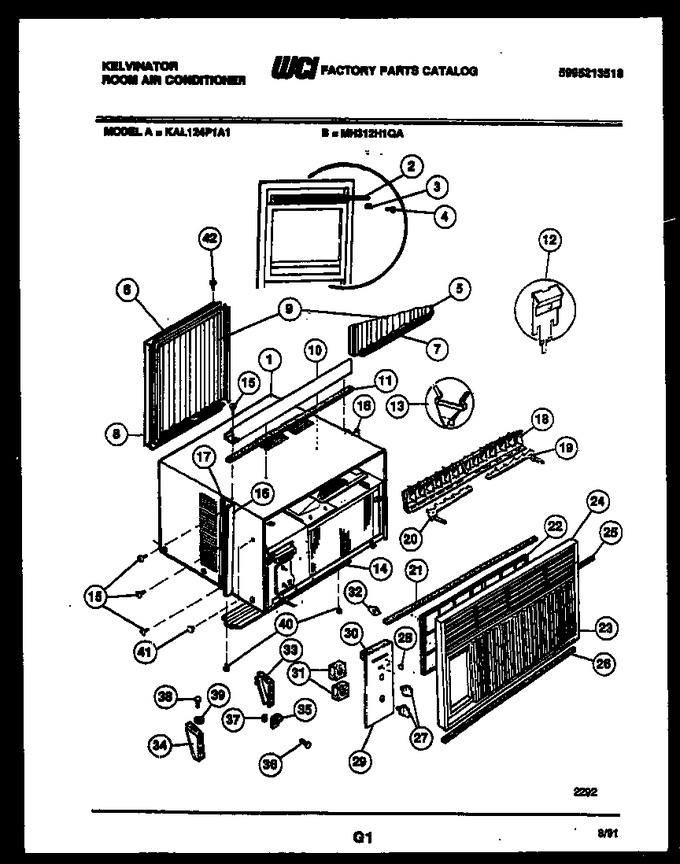

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	5303271901		Wrapper		Appelez-nous	-
2	3002603		Gasket		Appelez-nous	-
3	5303211056		Bracket		Appelez-nous	-
4	3007756		Screw		Appelez-nous	-
5	5303276706		Frame W/ Accordian Rh		Appelez-nous	-
6	5303276707		Frame W/ Accordian Lh		Appelez-nous	-
7	3203060		Frame-rh		Appelez-nous	-
8	3202964		Frame-lh		Appelez-nous	-
9	5303211382		Accordion		Appelez-nous	-
10	3001873		Rail, Top		Appelez-nous	-
11	5303207200		Seal		Appelez-nous	-
12	3200446		Clip		Appelez-nous	-
13	5303001844		Clip-link		Appelez-nous	-
14	5314949603		Seal		Appelez-nous	-
15	3015312		Screw		Appelez-nous	-
16	3202966		Retainer		Appelez-nous	-
17	5303276728		Seal,retainer		Appelez-nous	-
18	5303002458		Louver & Link		Appelez-nous	-
19	5303002164		Link Rh		Appelez-nous	-
20	5303002165		Link-lh		Appelez-nous	-
21	3018407		Seal-top		Appelez-nous	-
22	5303001809		Filter		Appelez-nous	-
23	3203264		Front-complete		Appelez-nous	-
24	5303207203		Seal-side		Appelez-nous	-
25	3018413		Seal-mullion		Appelez-nous	-
26	5303271583		Seal-btm		Appelez-nous	-
27	5300331902		Knob Control		Appelez-nous	-
28	5303002189		Knob-slide		Appelez-nous	-
29	5303018760		Dial Plate		Appelez-nous	-
30	5303001984		Seal		Appelez-nous	-
31	5303001775		Spacer		Appelez-nous	-
32	3203495		Clip-filter		Appelez-nous	-
33	3016224		Bracket Rh		Appelez-nous	-
34	3016225		Bracket Lh		Appelez-nous	-
35	3001815		Bracket (2)		Appelez-nous	-
36	3007756		Screw		Appelez-nous	-
37	3007759		Nut		Appelez-nous	-
38	3002735		Screw (4)		Appelez-nous	-
39	3017023		Nut (4)		Appelez-nous	-
40	3002803		Screw		Appelez-nous	-
41	3017304		Screw-front		Appelez-nous	-
42	3002801		Screw		Appelez-nous	-
1A	5303210207		Grille Rear (non-illustrated)		Appelez-nous	-
1B	3202585		Nameplate-grille (non-illustrated)		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
