02 - Backguard


03 - Body


04 - Door

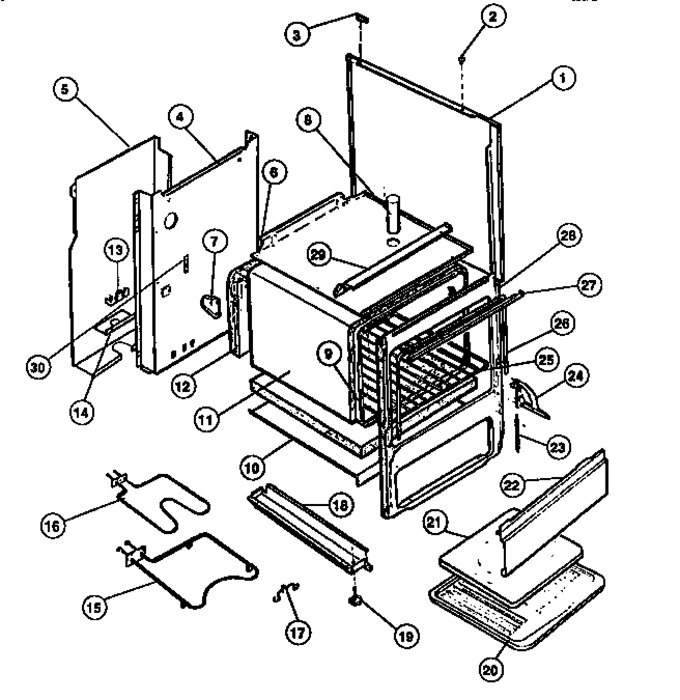

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
2	08068054		Grommet (2)		Appelez-nous	-
3	3016219		Grommet (2)		Appelez-nous	-
4	3203619		Back Main		Appelez-nous	-
5	3203615		Cover-wire		Appelez-nous	-
6	3017015		Burner Box		Appelez-nous	-
7	3051096		Support Rear Oven (2)		Appelez-nous	-
8	3051064		Tube Oven Vent		Appelez-nous	-
9	3016533		Liner-oven Rh		Appelez-nous	-
10	3051092		Pan Bottom		Appelez-nous	-
11	3051093		Insulation-wrap		Appelez-nous	-
12	3051094		Insulation-back		Appelez-nous	-
13	3051098		Block Terminal		Appelez-nous	-
14	3205588		Support-conduit		Appelez-nous	-
15	3051076		Element-bake		Appelez-nous	-
16	3051071		Element-broil		Appelez-nous	-
17	3009445		Support-broil Element		Appelez-nous	-
18	08068047		Base Rail		Appelez-nous	-
19	3051080		Leg Leveling (4)		Appelez-nous	-
20	3016973		Pan-broiler		Appelez-nous	-
21	3017712		Grille		Appelez-nous	-
22	3200531		Panel-false, Almond		Appelez-nous	-
23	3051079		Spring (2)		Appelez-nous	-
24	3204670		Hinge Assembly Rh		Appelez-nous	-
25	3016158		Rack-oven (2)		Appelez-nous	-
26	3051069		Seal-door		Appelez-nous	-
27	3051067		Support Control Panel		Appelez-nous	-
28	3203621		Frame-front		Appelez-nous	-
29	3051065		Shield		Appelez-nous	-
30	K1145190		Strap-ground		Appelez-nous	-
*93640	3934059		Anti-tip Kit		Appelez-nous	-
*93641	9126		Clip-capillary				$ 24.99
1A	08014019		Body Side Panel (almond)		Appelez-nous	-
24A	3204672		Hinge Assembly Lh		Appelez-nous	-
9A	3017599		Liner-oven Lh		Appelez-nous	-
9B	3017708		Liner-oven Top		Appelez-nous	-
9C	3017720		Liner-oven Bottom		Appelez-nous	-
9D	3017710		Liner-oven Back		Appelez-nous	-
