Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 DE92-40176H Assy Door Appelez-nous -
2 DE64-40242B Door-a Appelez-nous -
3 DE67-20198A Screen-door Appelez-nous -
4 DE94-00026B Assy Door-sub Appelez-nous -
5 DE64-40010B Door-c Appelez-nous -
6 DE61-70128A Key, Spring Special Order $ 16.82

7 DE64-40006F Key, Door Special Order $ 20.70

8 YRAS22USA00 Assy Pcb Parts:mw5896w-22,120v Appelez-nous -
9 DE93-30405F Assy Control-panel Appelez-nous -
10 DE72-70162B Control-panel Appelez-nous -
11 DE61-70076A Spring, Button Special Order $ 20.70

12 DE66-20010B Button-push Appelez-nous -
13 DE34-00059L Touch Pad Membrane Special Order $ 50.06

14 DE67-40003A Window-display Appelez-nous -
15 DE64-00044A Window-cover Hidden Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

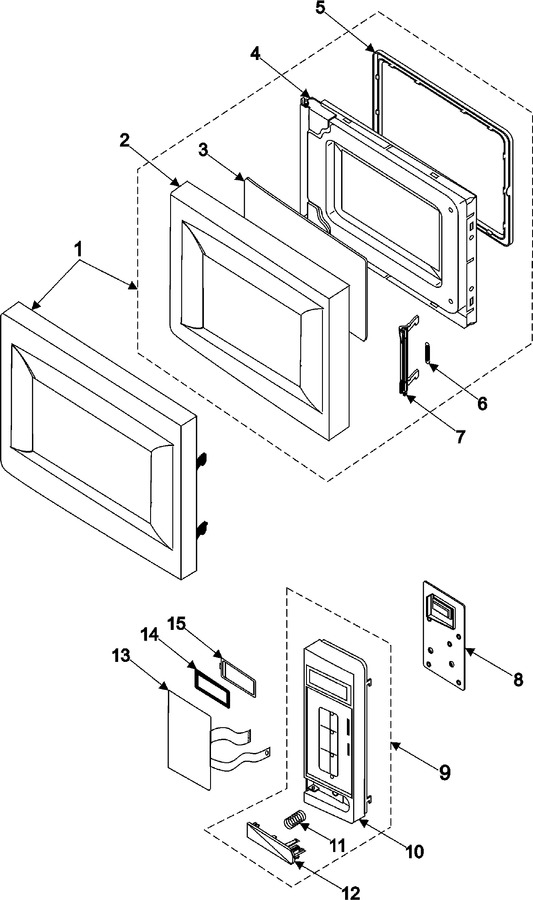

Diagram for MR7491G
