Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 DE64-40325A Door-a Appelez-nous -
2 DE67-20188A Screen-door Appelez-nous -
3 DE94-00019C Assy Door-e Appelez-nous -
4 DE94-00026B Assy Door-sub Appelez-nous -
5 DE01-00113A Film-door Appelez-nous -
6 DE64-40010B Door-c Appelez-nous -
7 DE61-70128A Key, Spring Special Order $ 16.82

8 DE64-40006F Key, Door Special Order $ 20.70

9 DE34-00090K Switch Membrane Appelez-nous -
10 DE67-40175A Window-display Appelez-nous -
11 DE72-70208A Control-panel Appelez-nous -
12 RA-S22USA-02 Assy Pcb Parts:ms1090wa,120v60 Appelez-nous -
13 DE61-70026A Spring-button In-Stock Immediately $ 0.85

14 DE66-20281A Button-push Appelez-nous -
15 DE94-00015A Assy Control-panel Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

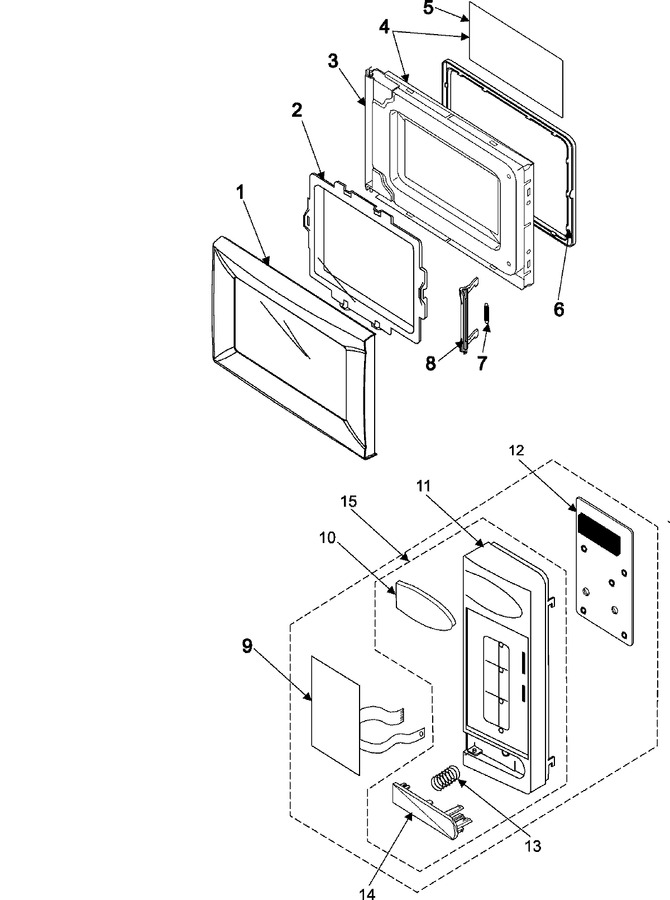

Diagram for MS1470WA
