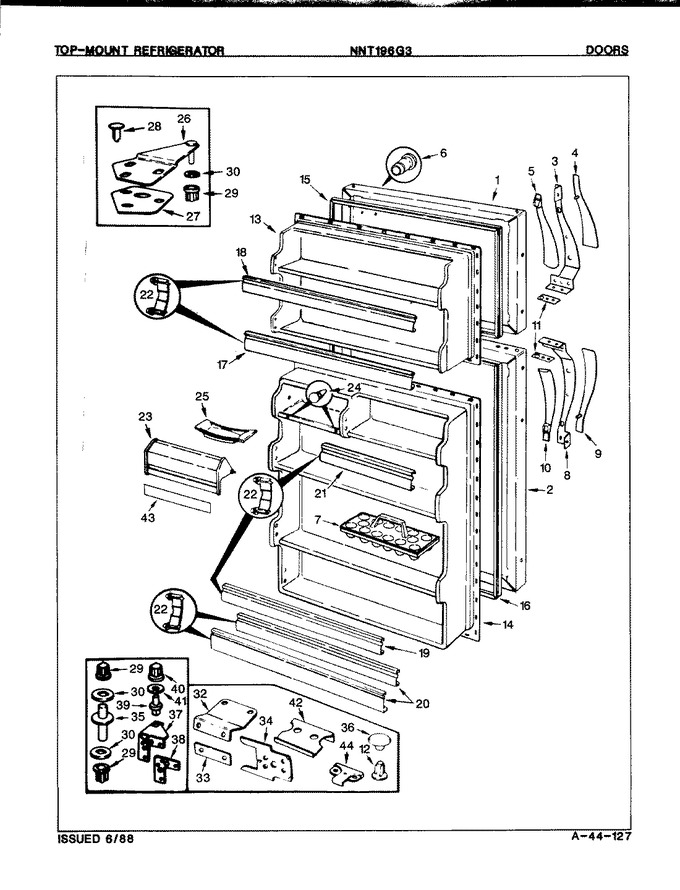

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60033-55-AM		Outer Panel		Appelez-nous	-
2	RA95056-1		Door Insulation Kit		Appelez-nous	-
2	60032-53-AM		Outer Panel		Appelez-nous	-
3	66255-1		Door Handle		Appelez-nous	-
4	66145-3		Insert, Door Handle		Appelez-nous	-
5	9986-112		Screw		Appelez-nous	-
5	60445-1		Insert		Appelez-nous	-
6	65211-1		Retainer, Nameplate		Appelez-nous	-
7	60066-5		Tray, Egg		Appelez-nous	-
8	9986-122		Screw		Appelez-nous	-
8	66255-2		Door Handle		Appelez-nous	-
9	56209-3		Clip, Stop Screw		Appelez-nous	-
9	60123-2		Clip, Stop Screw		Appelez-nous	-
9	66145-3		Insert, Door Handle		Appelez-nous	-
10	60445-1		Insert		Appelez-nous	-
11	60456-1		Shim		Appelez-nous	-
12	55782-10		Plug Button, Hdle & Door Stop		Appelez-nous	-
13	65928-4		Liner, Door		Appelez-nous	-
14	65275-5		Screw		Appelez-nous	-
14	65933-8		Liner, Door		Appelez-nous	-
15	66199-5		Gasket, Frz. Door		Appelez-nous	-
16	WP70048-3		Gasket, F.f. Door   (Replaces: 66199-6)				$ 283.11
17	WP61003045		Trim, Door Shelf   (Replaces: 65151-124)				$ 129.55
18	WP61003045		Trim, Door Shelf   (Replaces: 65151-135)				$ 129.55
19	WP61003045		Trim, Door Shelf   (Replaces: 65151-147)				$ 129.55
20	WP61003045		Trim, Door Shelf   (Replaces: 65151-135)				$ 129.55
21	65151-59		Trim, Door Shelf		Appelez-nous	-
22	WP65245-1		Retainer, Shelf Trim   (Replaces: 65245-1)				$ 9.39
23	60358-15		Door, Dairy		Appelez-nous	-
24	28272-6		Bumper, Door		Appelez-nous	-
25	29936-2		Tray, Butter		Appelez-nous	-
26	53709-18		Door Hinge, Upper		Appelez-nous	-
27	65031-1		Shim, Upper Hinge		Appelez-nous	-
28	56144-13		Plug Button, Upper Hinge (wht)		Appelez-nous	-
29	66036-1		Bushing,top/center Hinge		Appelez-nous	-
30	WP52185-1		Washer   (Replaces: 52185-1)			Immediately	$ 9.47
30	WP3-24838-048		Screw   (Replaces: 9986-87)				$ 7.00
32	60031-2		Door Hinge, Center		Appelez-nous	-
33	60034-1		Spacer, Center Hinge		Appelez-nous	-
34	60622-1		Tapping Plate		Appelez-nous	-
34	WP3-24838-048		Screw   (Replaces: 9986-107)				$ 7.00
35	60035-4		Pin, Center Hinge		Appelez-nous	-
36	56186-10		Plug Button, (white)		Appelez-nous	-
37	60630-8		Door Hinge, Lower		Appelez-nous	-
37	403062-5		Screw		Appelez-nous	-
38	60626-1		Shim, Lower Hinge		Appelez-nous	-
39	53672-1		Pin, Lower Hinge		Appelez-nous	-
40	66034-1		Bushing, Lower Hinge				$ 19.76
41	54233-2		Washer		Appelez-nous	-
42	9986-108		Screw		Appelez-nous	-
42	60030-1		Door Stop		Appelez-nous	-
43	68128-7		Insert		Appelez-nous	-
44	60419-1		Door Stop		Appelez-nous	-
