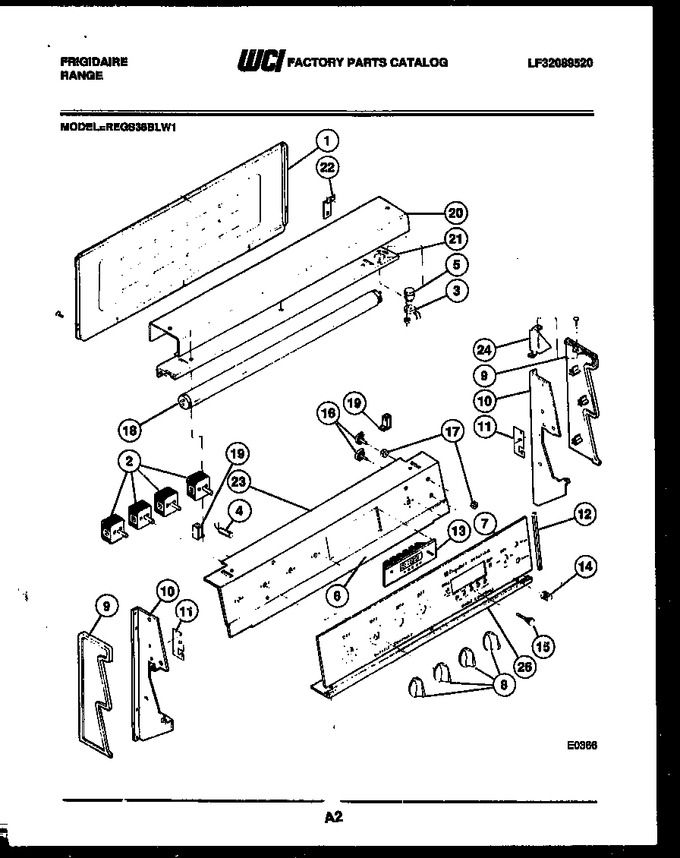

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	3017470		Cover - Wire		Appelez-nous	-
2	3015702		Switch S/u Small (2)		Appelez-nous	-
3	3201542		Base-fluor Light Starter		Appelez-nous	-
4	08017086		Light-pilot S/u		Appelez-nous	-
5	3017795		Starter-fluor Light		Appelez-nous	-
6	3206118		Bracket-clock Mtg		Appelez-nous	-
7	3206116		Panel-cont.		Appelez-nous	-
8	5303207515		Knobs (4)		Appelez-nous	-
9	08015975		End Cap, Lh		Appelez-nous	-
10	08015966		Support Rh		Appelez-nous	-
11	08012538		Bracket - Hinge (2)		Appelez-nous	-
12	08017099		Trim-cont Panel (2)		Appelez-nous	-
13	3205213		Clock		Appelez-nous	-
14	3202378		Knob-clock				$ 49.82
15	3202376		Button-clock (8)		Appelez-nous	-
16	08003383		Switch-fluor Light & Oven Light (2)		Appelez-nous	-
17	08012572		Nut-switch (2)		Appelez-nous	-
18	08012712		Bulb-fluor		Appelez-nous	-
19	08012748		Holder-fluor Light (2)		Appelez-nous	-
20	08017091		Shield-light		Appelez-nous	-
21	08017089		Top-backguard		Appelez-nous	-
22	08017090		Hinge-light Shield, (2)		Appelez-nous	-
23	3017796		Bracket-cont. Mounting		Appelez-nous	-
24	3017797		Support-end Cap (2)		Appelez-nous	-
26	08015987		Base, Backguard		Appelez-nous	-
*28081	3205136		Label S/c		Appelez-nous	-
10A	08015967		Support Lh		Appelez-nous	-
2A	08017080		Switch S/u Large		Appelez-nous	-
2B	08017083		Switch S/u Auto		Appelez-nous	-
4A	08017085		Light-pilot Ov		Appelez-nous	-
9A	08015974		End Cap, Rh		Appelez-nous	-
