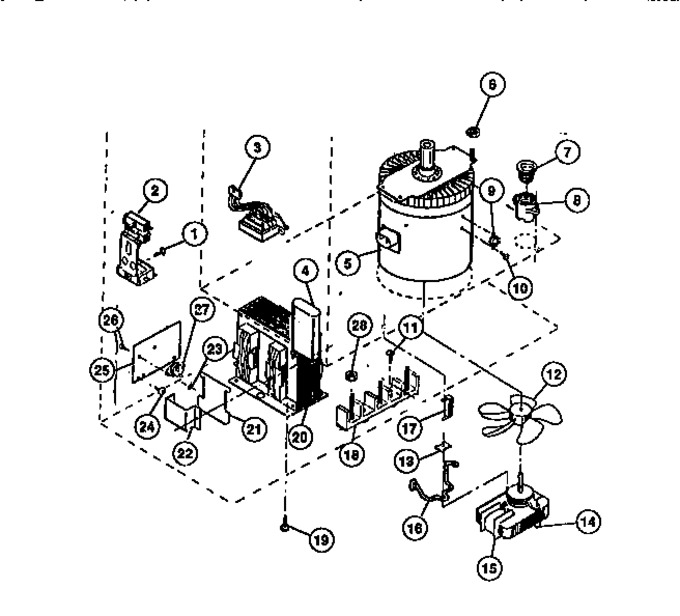

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	08010488		Screw (3)		Appelez-nous	-
2	08010487		Switch Kit		Appelez-nous	-
3	08010486		Transformer (low Volt)		Appelez-nous	-
4	08037624		Capacitor		Appelez-nous	-
5	08012051		Magnetron		Appelez-nous	-
6	08008918		Nuts (4)		Appelez-nous	-
7	3200606		Fuse 20 Amp.		Appelez-nous	-
8	08012055		Receptacle		Appelez-nous	-
9	08012862		Protector Thermal		Appelez-nous	-
10	08008925		Screw (2)		Appelez-nous	-
11	08010492		Screw (2)		Appelez-nous	-
12	08012182		Fan		Appelez-nous	-
13	08012858		Guide		Appelez-nous	-
14	08010491		Screw		Appelez-nous	-
15	08008920		Motor		Appelez-nous	-
16	08010478		Retainer		Appelez-nous	-
17	08014443		Rectifier		Appelez-nous	-
18	06563359		Terminal Block		Appelez-nous	-
19	08008933		Screw (4)		Appelez-nous	-
20	08014096		Transformer H.v.		Appelez-nous	-
21	08010484		Shield		Appelez-nous	-
22	08010483		Bracket		Appelez-nous	-
23	08012066		Nuts (2)		Appelez-nous	-
24	08010491		Screw (2)		Appelez-nous	-
25	08010489		Plate		Appelez-nous	-
26	08008923		Screw (2)		Appelez-nous	-
27	08010490		Triac		Appelez-nous	-
28	08010481		Nut (6)		Appelez-nous	-
28A	08010494		Harness W/diode (non-illustrated)		Appelez-nous	-
28B	08037892		Harness Cabinet (non-illustrated)		Appelez-nous	-
28C	08012062		Wire Hi Volt (non-illustrated)		Appelez-nous	-
28D	08037893		Switch Inf. (non-illustrated)		Appelez-nous	-
28E	08037894		Harness Main (non-illustrated)		Appelez-nous	-
28F	08037895		Harness Control (non-illustrated)		Appelez-nous	-
28G	08010478		Rod, Fan Mtr. Supt.		Appelez-nous	-
