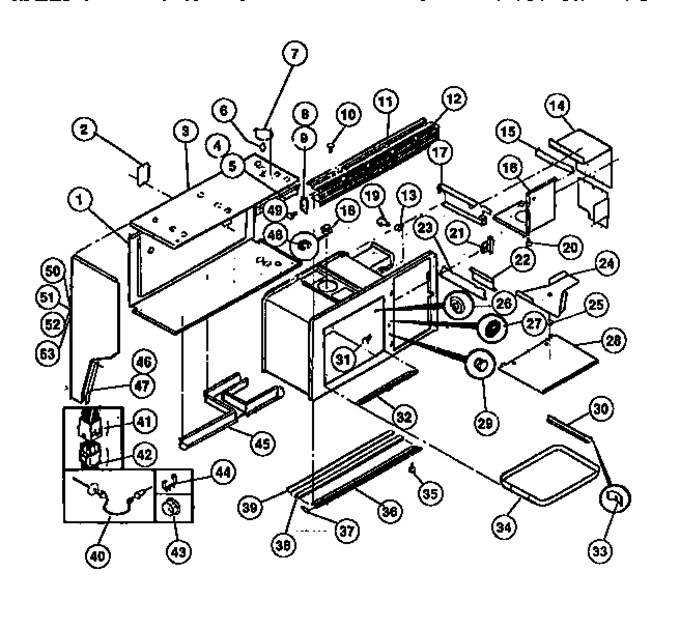

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	08037913		Panel, Back & Btm.		Appelez-nous	-
2	08010540		Cover		Appelez-nous	-
3	08010537		Panel, Black		Appelez-nous	-
4	08010535		Baffle Rh		Appelez-nous	-
5	08010536		Baffle Lh		Appelez-nous	-
6	08010539		Receptacle		Appelez-nous	-
7	08010538		Cover		Appelez-nous	-
8	08010531		Cap Rh		Appelez-nous	-
9	08010532		Cap Lh		Appelez-nous	-
10	08010534		Screw (2)		Appelez-nous	-
11	08010529		Trim		Appelez-nous	-
12	08010530		Trim		Appelez-nous	-
13	08010528		Receptacle		Appelez-nous	-
14	08010527		Cover		Appelez-nous	-
15	08010526		Bracket		Appelez-nous	-
16	08010524		Bracket		Appelez-nous	-
17	08010523		Panel		Appelez-nous	-
18	08008977		Motor		Appelez-nous	-
19	08037902		Bulb		Appelez-nous	-
20	08010525		Screw (2)		Appelez-nous	-
21	08008972		Switch		Appelez-nous	-
22	08010522		Baffle Rh		Appelez-nous	-
23	08010523		Baffle Lh		Appelez-nous	-
24	08037917		Stirrer		Appelez-nous	-
25	08009185		Nut		Appelez-nous	-
26	08009862		Nut		Appelez-nous	-
27	08010512		Strike		Appelez-nous	-
28	08010519		Cover, Stirrer		Appelez-nous	-
29	08010513		Grommet		Appelez-nous	-
30	08010516		Slides (2)		Appelez-nous	-
31	08011891		Plugs (8)		Appelez-nous	-
32	08010518		Spacer		Appelez-nous	-
33	08010515		Nut (4)		Appelez-nous	-
34	08010514		Tray Glass		Appelez-nous	-
35	08010491		Screw		Appelez-nous	-
36	08037912		Trim		Appelez-nous	-
37	08010510		Cap (2)		Appelez-nous	-
38	08011890		Cover (2)		Appelez-nous	-
39	08010508		Seal (2)		Appelez-nous	-
40	08011894		Probe		Appelez-nous	-
41	08010551		Plug Oven, White		Appelez-nous	-
42	08010552		Plug Oven, Red		Appelez-nous	-
43	08010555		Bushing		Appelez-nous	-
44	08010554		Retainer		Appelez-nous	-
45	08011893		Duct		Appelez-nous	-
46	08010548		Trim Lh		Appelez-nous	-
47	08010549		Trim-rh		Appelez-nous	-
48	08008976		Seal		Appelez-nous	-
49	08010533		Screw		Appelez-nous	-
50	3051260		Pnl. Side Lh, White		Appelez-nous	-
52	3051263		Pnl. Side Rh, White		Appelez-nous	-
54	08014095		Btn. Liner Top (non-illustrated)		Appelez-nous	-
55	08012136		Plug Btn. (non-illustrated)		Appelez-nous	-
56	08011688		Nut No. 8au Type (non-illustrated)		Appelez-nous	-
57	08008961		Clip, Hinge Mtg Dr. (non-illustrated)		Appelez-nous	-
58	08010617		Duct Btm. (non-illustrated)		Appelez-nous	-
59	08014510		Spacer, Wrapper (non-illustrated)		Appelez-nous	-
60	08010617		Cover		Appelez-nous	-
