Diagram # Part Number Description Series Availability Ships Price Add to Cart
001 R0156972 Touch Panel (top) Appelez-nous -
002 R0156975 Touch Panel (side) Appelez-nous -
003 WP489349 Screw-sm   (Replaces: M0216515) In-Stock Immediately $ 7.09

004 WP3388228 Screw-sm   (Replaces: M0216703) Special Order $ 6.26

005 10172901Q Snubber Assembly Appelez-nous -
006 B5706704 Fan Blade Special Order $ 8.23

007 10773301 Motor- Blower Appelez-nous -
008 M0253916 Screw-tf Appelez-nous -
009 10797202 Scroll Weld Appelez-nous -
010 C3670808 Wheel, Blower Appelez-nous -
011 10984004 Bracket, Blower Scroll Appelez-nous -
012 D7681501 Triac Special Order $ 44.05


    View Diagram in Separate Window     Print Icon   Print Part List

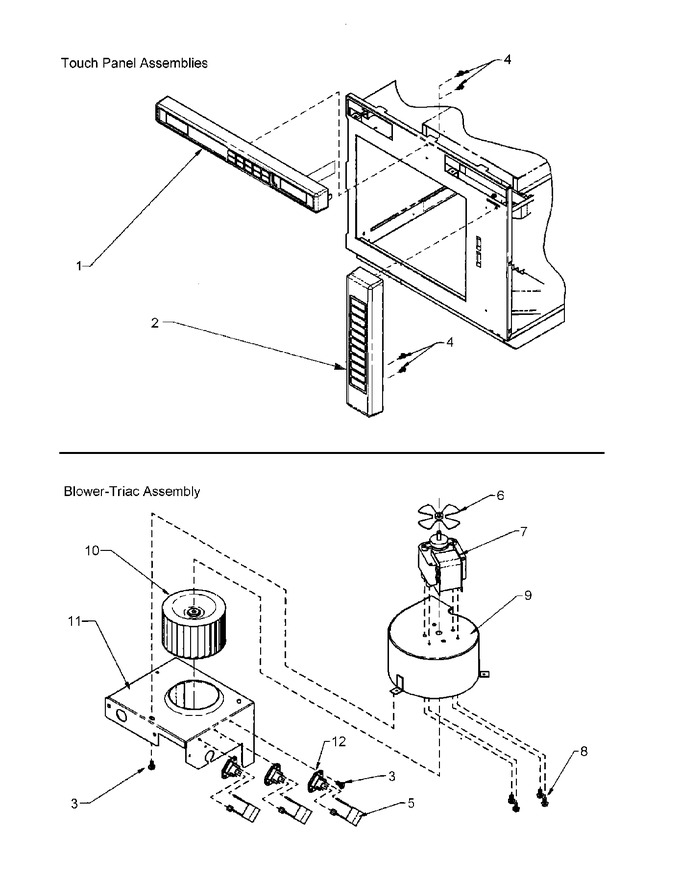

Diagram for RC27 (BOM P1198608M)
