Diagram # Part Number Description Series Availability Ships Price Add to Cart
160 R0178829 Frame, Top And Sides Appelez-nous -
161 R0191050 Corner Brace Appelez-nous -
162 R0178830 Frame, Bottom Appelez-nous -
163 R0183041 Glass-control Panel Appelez-nous -
164 R0178831 Control Panel Appelez-nous -
165 R0182044 Bumper, Glass Cushion Appelez-nous -
166 R0178832 Ude 0069449 Appelez-nous -
167 R0178833 Retainer-knob Appelez-nous -
168 R0181071 Knob-defrost Appelez-nous -
169 R0178834 Spring-knob Appelez-nous -
170 R0181072 Knob-5 Min Timer Appelez-nous -
171 R0181073 Knob-30 Min Timer Appelez-nous -
172 R0181074 Knob-oven Control Appelez-nous -
173 R0181075 Knob, Top Element Controls Appelez-nous -
174 R0191051 Mtg Bracket Appelez-nous -
175 R0189016 Spee Nut Mount Brack To Frame Appelez-nous -
176 R0195008 Seal, Tesamoll - 1/4`` X 1/4`` 4 Appelez-nous -
177 R0178873 Bushing- Switch Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

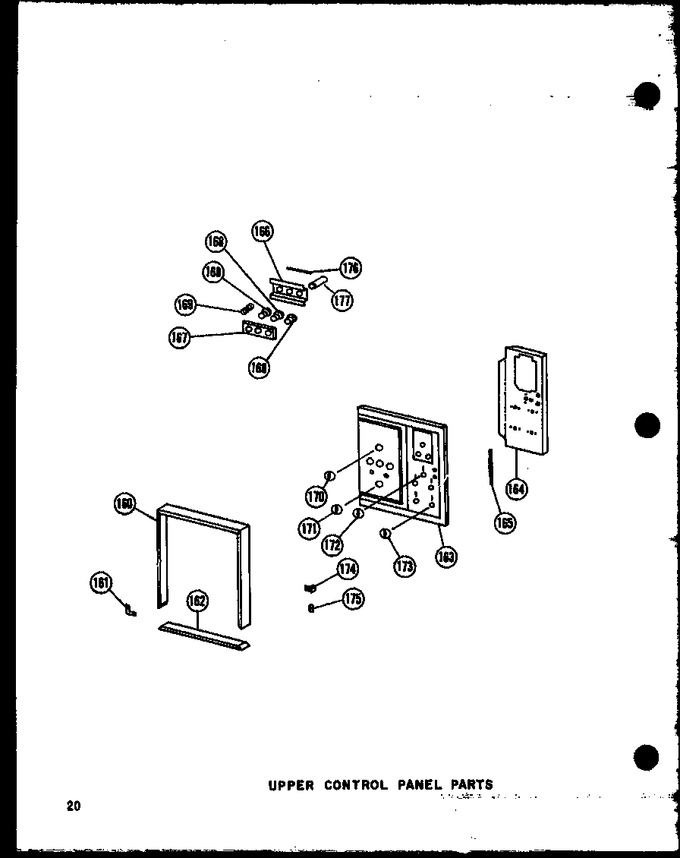

Diagram for RCC-3-A (BOM: P7277101M A)
