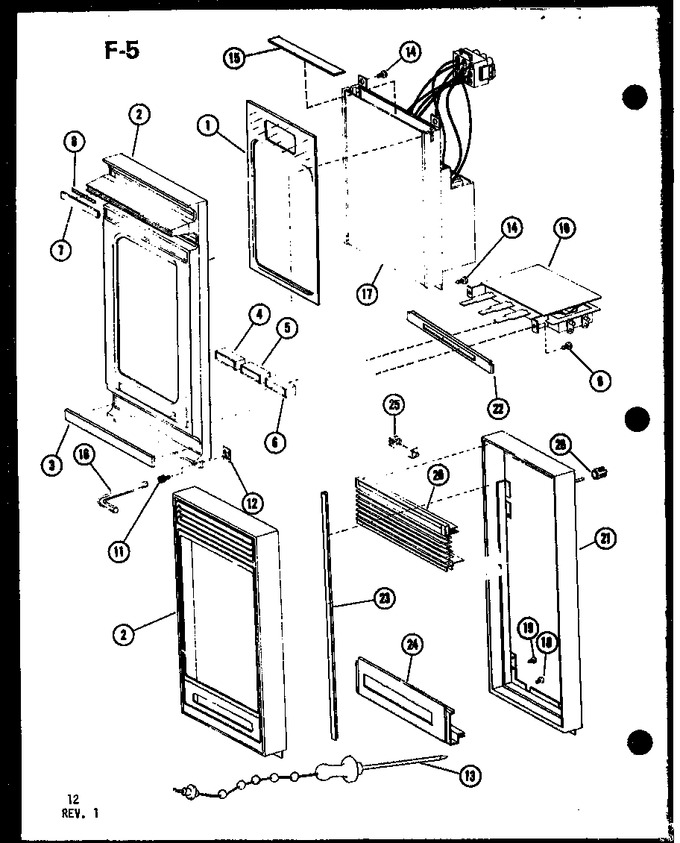

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	C8872701		Escutcheon Lens-k		Appelez-nous	-
4	C8743104		Button (start) K		Appelez-nous	-
5	C8743105		Button (stop) K		Appelez-nous	-
6	C8743106		Button (light)		Appelez-nous	-
9	M0234003		Screw		Appelez-nous	-
10	C8787803		Switch Ssl K		Appelez-nous	-
11	M0229916		Screw T.c		Appelez-nous	-
12	M0288701		Speed Nut ``u`` Type- Nameplate		Appelez-nous	-
13	C8821503		Temp Probe		Appelez-nous	-
14	M0234016		Screw		Appelez-nous	-
16	A4696103		Wrench-hex		Appelez-nous	-
17	D7474716		Net-assy,module		Appelez-nous	-
17	D7556001		Net-assy,module		Appelez-nous	-
18	M0213817		Screw		Appelez-nous	-
19	M0213815		Screw		Appelez-nous	-
20	C8837904		Air Discharge Grille		Appelez-nous	-
21	D7425202		Escutcheon		Appelez-nous	-
22	B8305101		Brkt-switch		Appelez-nous	-
23	C8838007		Trim, Left Side		Appelez-nous	-
23	C8838008		Trim, Right Side		Appelez-nous	-
24	C8887301		Escutcheon		Appelez-nous	-
25	A3030339		Gasket, Foam		Appelez-nous	-
25	A3030332		Gasket-per Ft		Appelez-nous	-
26	A3286501		Clip-tube		Appelez-nous	-
