Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 DA97-02006A Assy Cover-multi Fre,disp;bby, Appelez-nous -
2 DA97-00466V Assy Cover-evap Fre Special Order $ 126.99

3 DA61-00477A Plate-drain,fre Special Order $ 45.79

4 555555 Evap Assy   (Replaces: DA96-00021N) Special Order $ 151.94

5 DA63-02179A Cover-multi Fre,sub;bby,abs,t2 Appelez-nous -
6 DA47-00090C Heater Drain-fre Special Order $ 73.83

7 DA97-00111C Drain, Heater Special Order $ 90.31

8 DA34-10120E Switch Door-f;-,slide,-,-,250v In-Stock Immediately $ 39.74

9 DA61-00792B Plate-evap Suction Appelez-nous -
10 DA62-00082A Seal-cover Multi Fre,low Appelez-nous -
11 DA61-00495B Guide-multi Fre,upp;bby,abs,t1 Appelez-nous -
12 555555 Thermo Fuse-assy   (Replaces: DA47-00095B) Special Order $ 151.94

13 DA62-00168A Seal-sensor Fre,disp Appelez-nous -
14 DA32-10109W Sensor Assembly In-Stock Immediately $ 25.43

15 DA63-02181A Cover-multi Fre,disp;bby,pp,t2 Appelez-nous -
16 WP1163283 Screw-tapping   (Replaces: 6002-000473) Special Order $ 6.47

17 DA63-00797D Cover Evap-fre;a-top,exp,cool- Special Order $ 68.00

18 DA47-10160H Thermo Bimetal Special Order $ 79.38

19 DA59-00233H Evap Fre Appelez-nous -
20 DA63-40167A Grommet-cover Chil Special Order $ 2.50

21 DA61-00412A Guide Air-fre Appelez-nous -
22 DA39-00060K W/harness Motor Special Order $ 118.35

23 DA31-00020E Motor Dc-bldc,drep3020la,fre Special Order $ 131.27

24 DA62-00077C Seal-duct Fre,re Appelez-nous -
25 DA61-20128A Spring-fan Special Order $ 0.85

26 DA31-00053A Fan-backward Special Order $ 18.68

27 DA61-00417A Case Motor Special Order $ 19.40

28 6002-001197 Screw-tapping;th,+,1,m4,l16,sn Appelez-nous -
29 DA63-00713A Cover-motor Special Order $ 8.47

30 6002-000213 Screw-tapping In-Stock Immediately $ 0.93

31 DA63-01146A Grommet-motor Special Order $ 6.95


    View Diagram in Separate Window     Print Icon   Print Part List

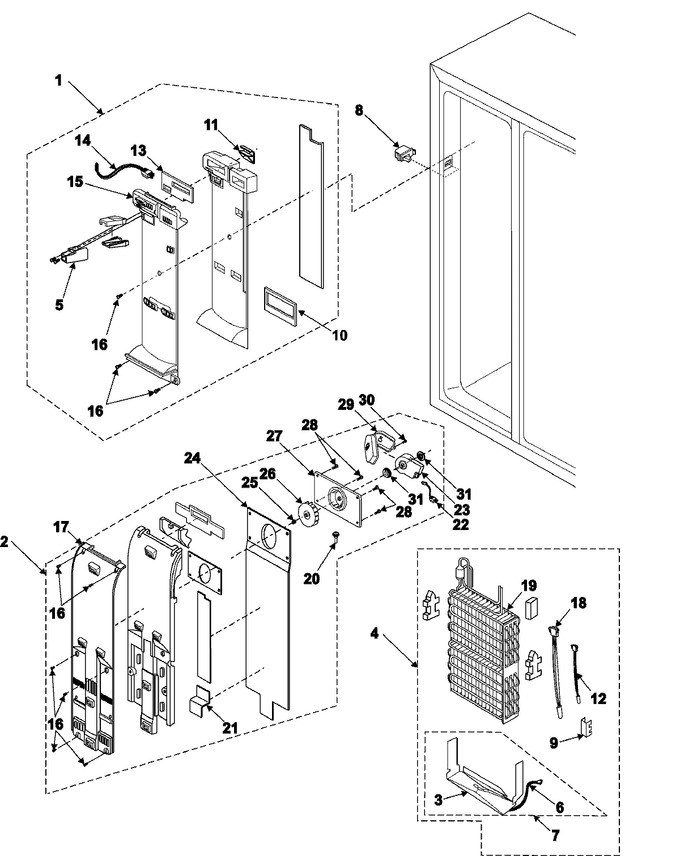

Diagram for RS2622SW
