SELECT A DIAGRAM

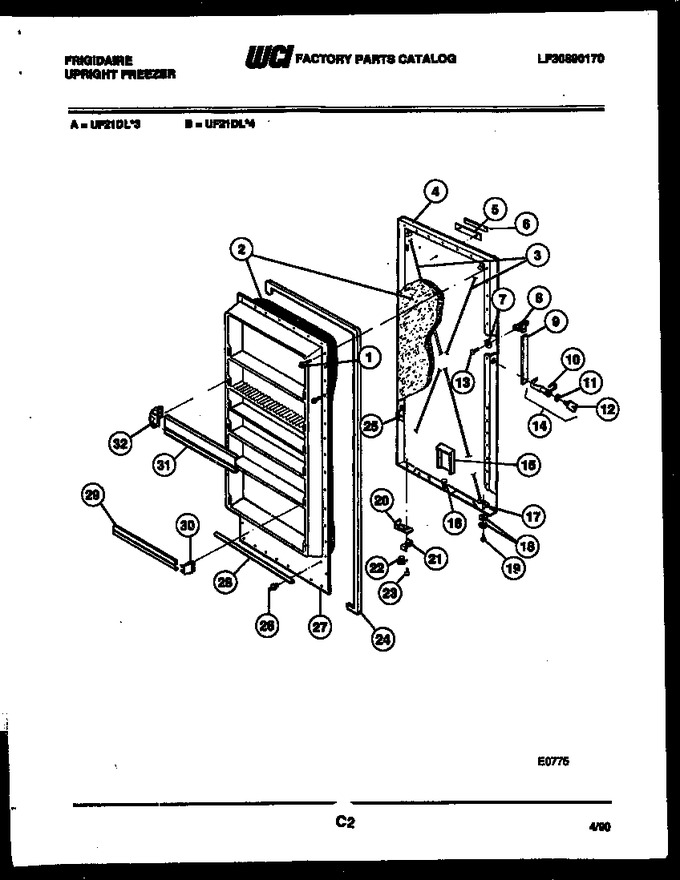

02 - Door Parts


03 - Cabinet Parts


04 - Shelf Parts


05 - System Parts


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	08009384		Screw (24)		Appelez-nous	-
2	08037410		Insulation		Appelez-nous	-
3	08037986		Rod Dr Support		Appelez-nous	-
4	08037985		Panel Door		Appelez-nous	-
5	08037409		Nameplate		Appelez-nous	-
6	08037842		Insert		Appelez-nous	-
7	06594507		Washer		Appelez-nous	-
8	08016581		Support		Appelez-nous	-
9	08016585		Handle		Appelez-nous	-
10	09948787		Clip		Appelez-nous	-
11	09948648		Washer		Appelez-nous	-
12	06599905		Key		Appelez-nous	-
13	08016582		Screw (2)		Appelez-nous	-
14	06599899		Lock Complete		Appelez-nous	-
15	06599537		Vent		Appelez-nous	-
16	09950074		Breather		Appelez-nous	-
17	05879859		Bracket		Appelez-nous	-
18	09950839		Washer (2)		Appelez-nous	-
19	05879860		Screw		Appelez-nous	-
20	5300091170		Reinforcement, Door Stop		Appelez-nous	-
21	06593882		Door Stop		Appelez-nous	-
22	08016490		Bearing (2)		Appelez-nous	-
23	08005520		Screw-door Stop		Appelez-nous	-
24	08016360		Seal Door		Appelez-nous	-
25	09956920		Door Drier Kit		Appelez-nous	-
26	08009409		Clip (5)		Appelez-nous	-
27	08011923		Panel Inner		Appelez-nous	-
28	08016356		Gasket		Appelez-nous	-
29	08016384		Front Shelf (2)		Appelez-nous	-
30	08015541		Insert Rh		Appelez-nous	-
31	08016386		Front Shelf (4)		Appelez-nous	-
32	08015539		Insert Rh		Appelez-nous	-
30A	08015542		Insert Lh		Appelez-nous	-
32A	08015540		Insert Lh		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
