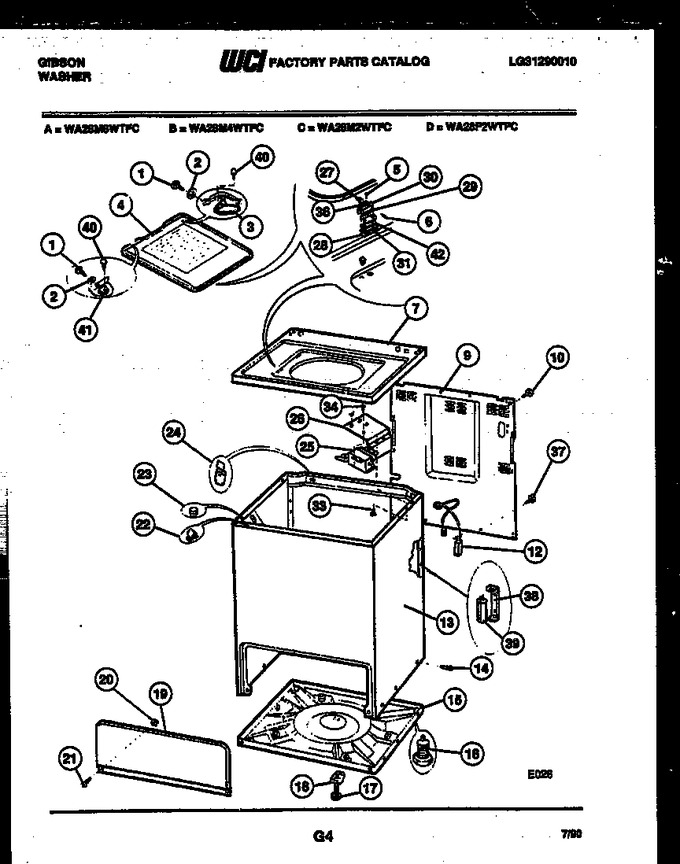

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	F132655-000		Screw ( 2 )		Appelez-nous	-
2	F078259-000		Nylon Washer ( 4 )		Appelez-nous	-
3	3018962		Striker		Appelez-nous	-
4	F141775-028		Lid - Harvest Wheat		Appelez-nous	-
4	F141775-039		Lid - Almond		Appelez-nous	-
4	F141775-032		Lid - White		Appelez-nous	-
5	F060557-000		Screw ( 4 )		Appelez-nous	-
6	F060557-000		Screw ( 4 )		Appelez-nous	-
7	3018969		Panel Top (almond)		Appelez-nous	-
7	3018968		Panel - Top - Harv Wheat		Appelez-nous	-
7	3018967		Panel Top (white)		Appelez-nous	-
9	F139218-026		Rear Panel		Appelez-nous	-
10	F139524-000		Screw (10)		Appelez-nous	-
12	F136328-000		Bushing Service Cord		Appelez-nous	-
12	F140867-000		Service Cord		Appelez-nous	-
13	F140749-039		Cabinet, Almond		Appelez-nous	-
13	F140749-032		Cabinet, White		Appelez-nous	-
13	F140749-038		Cabinet - Harv Wheat		Appelez-nous	-
14	F066234-000		Screw ( 6 )		Appelez-nous	-
15	F139372-026		Base		Appelez-nous	-
16	F137033-000		Leveling Leg (4)		Appelez-nous	-
17	F137203-000		Screw-shipping		Appelez-nous	-
18	F077075-000		Block-shipping		Appelez-nous	-
19	F078316-032		Panel Access (white)		Appelez-nous	-
19	F078316-038		Panel - Access - Harv Wheat		Appelez-nous	-
19	F0783316-039		Panel - Access - Almond		Appelez-nous	-
20	F079109-000		Speed Nut ( 2 )		Appelez-nous	-
21	F136470-000		Nib Screw-chrome ( 2 )		Appelez-nous	-
22	F130448-000		Spring Clip ( 2 )		Appelez-nous	-
23	F001345-000		Bumper		Appelez-nous	-
24	F131174-000		Hinge (2)		Appelez-nous	-
25	3017110		Lid Lock Assy.		Appelez-nous	-
26	3018963		Bracket		Appelez-nous	-
27	F060582-000		Cap Nut ( 4 )		Appelez-nous	-
28	F060508-000		Gasket ( 2 )		Appelez-nous	-
29	F066964-000		Hinge ( 2 )		Appelez-nous	-
30	F060509-000		Gasket ( 2 )		Appelez-nous	-
31	F079149-000		Speednut ( 2 )		Appelez-nous	-
33	F066434-000		Rivet ( 2 )		Appelez-nous	-
34	3018964		Sems Screw (2)		Appelez-nous	-
36	F061076-000		Washer		Appelez-nous	-
38	F140401-000		Bracket, Capacitor		Appelez-nous	-
39	F140443-000		Capacitor		Appelez-nous	-
40	F141003-000		Bumper		Appelez-nous	-
41	F141002-000		Bracket-lid		Appelez-nous	-
42	F141007-000		Rubber Spacer (2)		Appelez-nous	-
*24545	F94566-51		Paint - 6 Oz - Harv Wheat		Appelez-nous	-
*24545	F94566-10		Paint - 6 Oz - White		Appelez-nous	-
*24545	F94566-50		Paint - 6 Oz - Almond		Appelez-nous	-
24A	F132080-000		Screw-hinge To Cabinet (2)		Appelez-nous	-
