02 - Cabinet Parts


03 - Electrical Parts


04 - Air Handling Parts


05 - System Parts

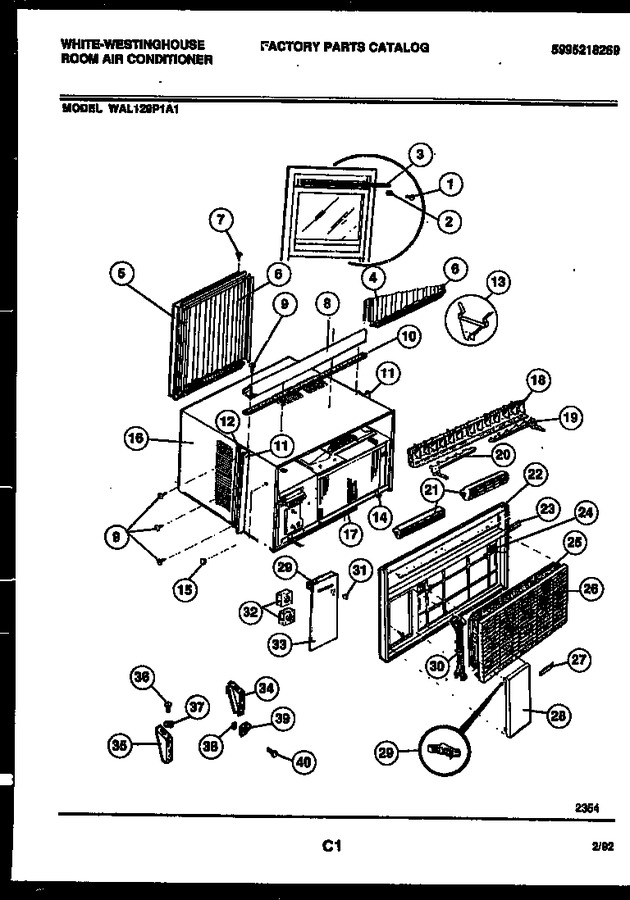

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	5303211056		Bracket		Appelez-nous	-
2	3002735		Screw		Appelez-nous	-
3	3002603		Gasket		Appelez-nous	-
4	3203060		Frame-rh		Appelez-nous	-
5	3202964		Frame-lh		Appelez-nous	-
6	5303211382		Accordion		Appelez-nous	-
7	3002801		Screw		Appelez-nous	-
8	3001873		Rail, Top		Appelez-nous	-
9	3015312		Screw		Appelez-nous	-
10	5303207200		Seal		Appelez-nous	-
11	3202966		Retainer		Appelez-nous	-
12	5303276728		Seal,retainer		Appelez-nous	-
13	5303001844		Clip		Appelez-nous	-
14	5308010914		Clip-front To Base		Appelez-nous	-
15	5303271902		Plug Button		Appelez-nous	-
16	5303271901		Wrapper		Appelez-nous	-
17	5314949603		Seal Chassis Btm		Appelez-nous	-
18	5303002458		Louvers W/ Link		Appelez-nous	-
19	5303002164		Link Rh		Appelez-nous	-
20	5303002165		Link-lh		Appelez-nous	-
21	5308017244		Louvers		Appelez-nous	-
22	3203595		Front-complete W/ Panel		Appelez-nous	-
23	5303001157		Seal-mullion		Appelez-nous	-
24	5308008175		Screw-front		Appelez-nous	-
25	5300462201		Filter		Appelez-nous	-
26	5300454703		Panel		Appelez-nous	-
27	5300138101		Nameplate		Appelez-nous	-
28	5303201645		Door		Appelez-nous	-
29	5303017980		Hinge		Appelez-nous	-
30	5300346201		Track Filter		Appelez-nous	-
31	5303002189		Knob-slide		Appelez-nous	-
32	5308016088		Spacer		Appelez-nous	-
33	5303284620		Dial Plate		Appelez-nous	-
34	3016224		Bracket Rh		Appelez-nous	-
35	3016225		Bracket Lh		Appelez-nous	-
36	3007756		Screw-support		Appelez-nous	-
37	3017023		Nut		Appelez-nous	-
38	3007759		Nut		Appelez-nous	-
39	3001815		Bracket		Appelez-nous	-
40	3002803		Screw		Appelez-nous	-
16A	5303210207		Grille-rear		Appelez-nous	-
16B	5303271448		Nameplate-grille		Appelez-nous	-
