Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 309608 Frame, Control Panel Appelez-nous -
2 309766 Switch, Touch Appelez-nous -
3 309490 Splice, Panel Appelez-nous -
4 310905 Panel, Glass Appelez-nous -
5 309609 Cap, Control Panel (bottom) Appelez-nous -
6 60744 Display Assembly Appelez-nous -
7 60320 Clock, Led Appelez-nous -
7 61053 Clip (2) Appelez-nous -
8 WP486754 Screw, 6-32 X 1/4 (3)   (Replaces: 246119) Special Order $ 6.75

9 309485 Bracket, P.c. Board Appelez-nous -
10 138473 Lockwasher Appelez-nous -
11 60762 Power Supply Assembly Appelez-nous -
12 309080 Screw 8-32 X 3/8 Appelez-nous -
13 TB1056 Transformer & Harness Assembly   (Replaces: 60355) Appelez-nous -
14 309258 Screw, 6 X 3/8b (4) Appelez-nous -
15 310370 Relay, Power Control (12v) (alternate) Appelez-nous -
15 310372 Relay, Power Control (12v) (alternate) Appelez-nous -
16 310371 Relay, Power Latch (120v) (alternate) Appelez-nous -
16 310373 Relay, Power Latch (120v) (alternate) Appelez-nous -
17 348689 Screw, No. 8 (2) Special Order $ 66.92

18 60779 Microcomputer Assembly Appelez-nous -
19 328430 Protector Assembly Appelez-nous -
20 310951 Rivet Appelez-nous -
25 309434 Timer Appelez-nous -
26 309645 Nut, Extension Appelez-nous -
27 309841 Cable, Support Appelez-nous -
28 166681 Screw, 10-32 X 5/16 Appelez-nous -
29 328137 Bracket, Control Mounting Appelez-nous -
30 309562 Light, Indicator 250v (7) Appelez-nous -
31 310023 Thermostat (lower Oven) Appelez-nous -
32 487384 Screw, 6-32 X 1/4 Appelez-nous -
33 310007 Switch, Selector Appelez-nous -
34 308119 Screw, 8-32 X 3/16 Appelez-nous -
35 308443 Motor, Timer Appelez-nous -
36 308475 Switch, Surface Unit (4) Appelez-nous -
36 308119 Screw, 8-32 X 3/16 (8) Appelez-nous -
37 WP308605 Strain Relief (no.7)   (Replaces: 308604) Special Order $ 10.08

37 WP308605 Strain Relief (no.8)   (Replaces: 308605) Special Order $ 10.08

37 488946 Strain Relief (no.9)   (Replaces: 308606) Special Order $ 18.41

38 W11693756 Screw, 8a X 5/8   (Replaces: 258665) In-Stock Immediately $ 12.65

39 309489 Dial, Surface Units (4) Appelez-nous -
40 309553 Knob, Timer (3) Appelez-nous -
41 309556 Bezel, Knob (4) Appelez-nous -
42 308348 Spring, Bezel Appelez-nous -
43 308346 Knob, Surface Units (4) Appelez-nous -
44 328709 Knob, Thermostat Appelez-nous -
45 WP488627 Screw   (Replaces: 342055) Special Order $ 6.81

46 308745 Bracket, Speaker Appelez-nous -
46 309258 Screw, 6 X 3/8b (2) Appelez-nous -
47 308297 Seal, Foam Appelez-nous -
48 328678 Resistor, Surge (3-ohm) Appelez-nous -
49 310054 Insulator Appelez-nous -
50 328923 Resistor & Terminal Assembly Appelez-nous -
51 328707 Knob, Selector Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

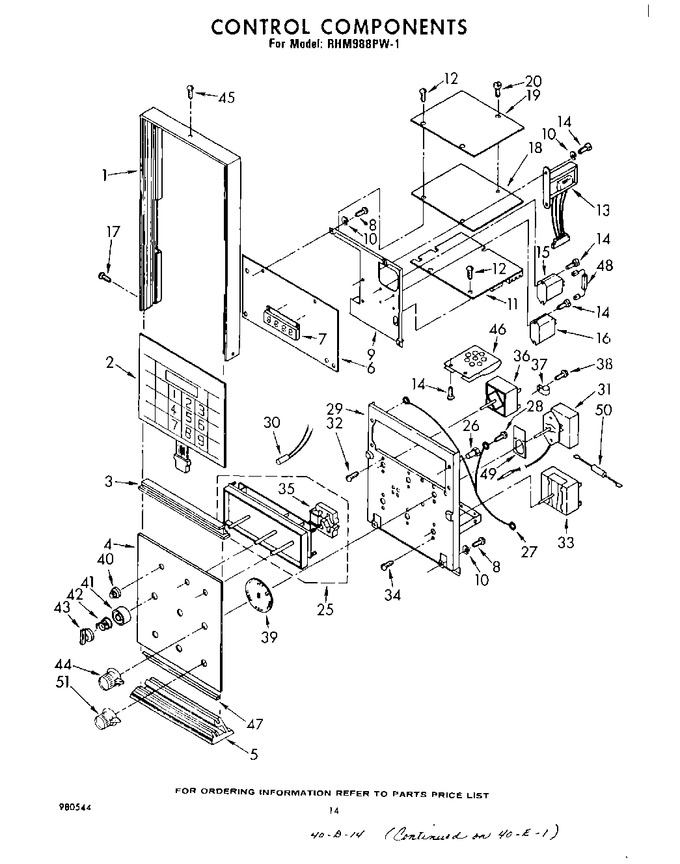

Diagram for RHM988PW1
