Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 328913 Duct, Cooling Air Appelez-nous -
2 309899 Baffle, Air Appelez-nous -
3 308839 Bracket, Receptacle Appelez-nous -
4 328399 Duct, Discharge Appelez-nous -
5 308410 Bushing Appelez-nous -
6 WP965173 Screw, 8a X 3/8 (2)   (Replaces: 246132) In-Stock Immediately $ 9.65

11 338177 Clip Appelez-nous -
12 258857 Screw, 10-32 X 1/2 (4) Appelez-nous -
14 328057 Rectifier, High Voltage Appelez-nous -
15 310625 Capacitor (alternate) Appelez-nous -
15 310418 Capacitor (alternate) Appelez-nous -
17 309084 Wire, High Voltage (capacitor) Appelez-nous -
18 258857 Screw, 10-32 X 1/2 Appelez-nous -
19 308572 Bracket, Capacitor Appelez-nous -
20 307676 Transformer Appelez-nous -
22 310391 Shield, Fuse Appelez-nous -
23 WPW10017410 Fuse   (Replaces: 309796) In-Stock Immediately $ 19.05

24 309795 Block, Fuse Appelez-nous -
25 309623 Reed Relay (alternate) Appelez-nous -
25 309941 Reed Relay (alternate) Appelez-nous -
26 WPW10339879 Tie Cable   (Replaces: 309330) Special Order $ 7.11

28 254217 Screw, 10a X 3/8 Appelez-nous -
32 307849 Gasket, Magnetron Appelez-nous -
33 309477 Duct, Bottom Air Appelez-nous -
35 309487 Hex Nut, 10-32 (2) Appelez-nous -
37 310299 Magnetron Appelez-nous -
38 307564 Thermostat Appelez-nous -
39 246131 Screw, 6a X 3/8 Appelez-nous -
40 261945 Wire Kit, High Voltage (magnetron) Appelez-nous -
41 307535 Blade, Fan Appelez-nous -
42 311136 Nut Appelez-nous -
43 310414 Mount, Fan Motor Appelez-nous -
44 WP90767 Screw, 8a X 3/8   (Replaces: 90767) In-Stock Immediately $ 7.04

45 310921 Motor, Fan (alternate) Appelez-nous -
45 310221 Motor Fan (alternate) Appelez-nous -
46 309552 Bushing, Wire Appelez-nous -
47 311084 Shield, Magnetron Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

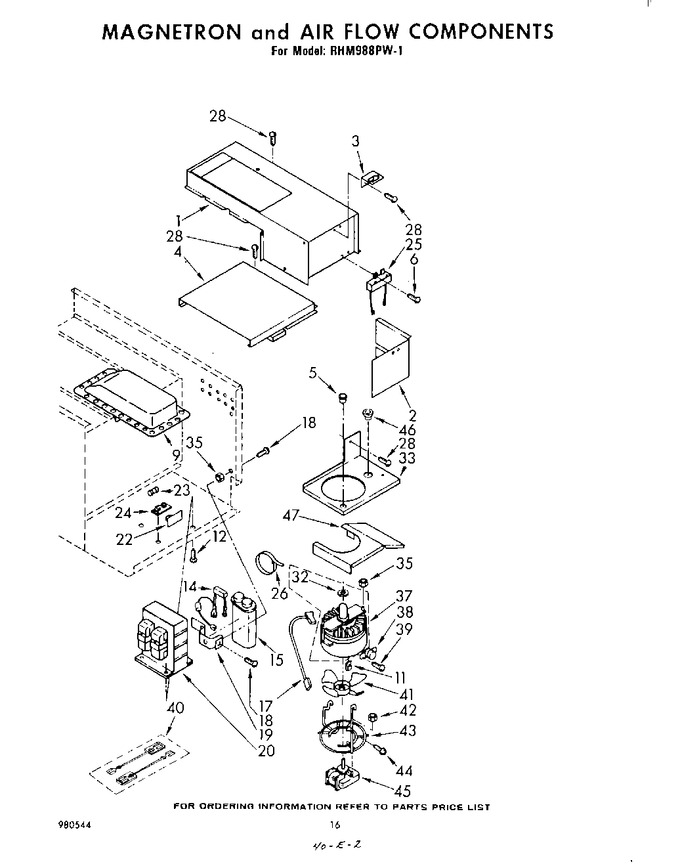

Diagram for RHM988PW1
