Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 329694 Liner, Door Appelez-nous -
1 WP308685 Screw, 10a X 1/2 (9)   (Replaces: 253549) In-Stock Immediately $ 7.08

2 311054 Screw (2) Appelez-nous -
2 308033 Channel, Latch Appelez-nous -
3 311904 Seal, Fiberglass Appelez-nous -
4 327898 Panel, Inner Appelez-nous -
5 WP308685 Screw, 10a X 1/2 (4)   (Replaces: 253549) In-Stock Immediately $ 7.08

5 309844 Window Package Appelez-nous -
6 WP308685 Screw, 10a X 1/2 (8)   (Replaces: 253549) In-Stock Immediately $ 7.08

6 308021 Retainer, Insulation Appelez-nous -
7 309842 Glass (6.81`` X 18.31``) Appelez-nous -
8 309843 Retainer, Glass Appelez-nous -
9 310427 Frame, Door Appelez-nous -
10 309069 Glass, Outer Appelez-nous -
11 310428 Top, Door Frame Appelez-nous -
11 307748 Screw, 10a X 1/2 (2) (black) Appelez-nous -
12 310706 Clip, Glass (8) Appelez-nous -
13 311506 Clip (2) Appelez-nous -
14 WP90296 Clip (2)   (Replaces: 90296) Special Order $ 7.07

14 309056 Baffle, Heat Appelez-nous -
16 WP355515 Screw, 8 X 7/8 (4)   (Replaces: 355515) Special Order $ 6.90

16 WP912618 Screw (4)   (Replaces: 308541) Special Order $ 6.98

16 312721 Handle, Oven Door Appelez-nous -
18 327887 Drawer, Utility Appelez-nous -
19 309329 Protector, Drawer Side (2) Appelez-nous -
20 307980 Glide, Rear (2) Appelez-nous -
20 WP308685 Screw, 10a X 1/2 (2)   (Replaces: 253549) In-Stock Immediately $ 7.08

21 307939 Panel, Drawer (almond) Appelez-nous -
21 309923 Panel Drawer (black) Appelez-nous -
21 307537 Panel, Drawer (screw, 8-32 (3)) Appelez-nous -
22 WP912618 Screw (3)   (Replaces: 312578) Special Order $ 6.98

22 307956 Handle, Drawer Appelez-nous -
23 WP486255 Palnut, 8-32   (Replaces: 308542) Special Order $ 5.54


    View Diagram in Separate Window     Print Icon   Print Part List

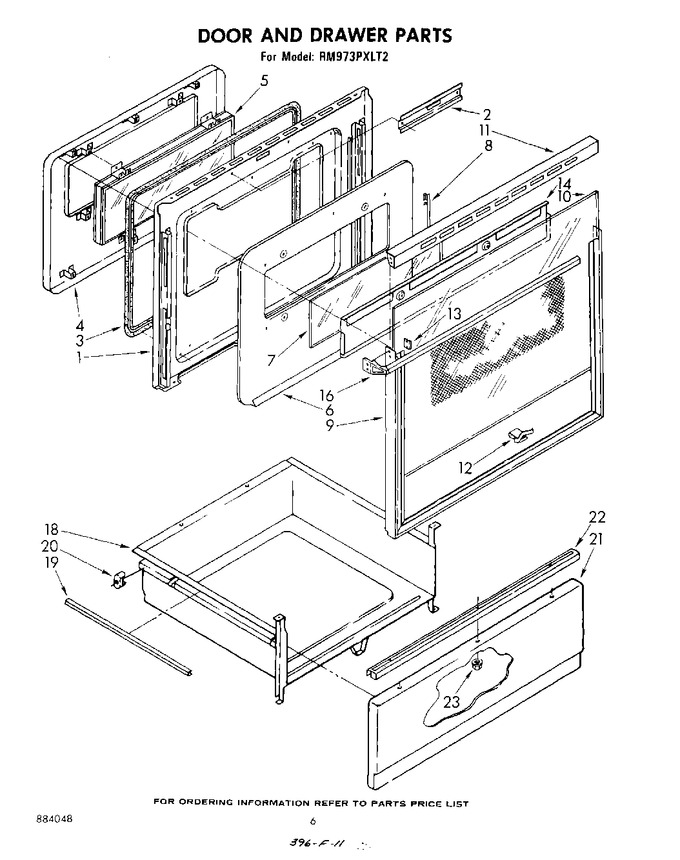

Diagram for RM973PXLT2
