Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 3149254 Wiring Harness Surface Unit Appelez-nous -
2 16515 Clip, Harness   (Replaces: 313438) Special Order $ 17.60

2 3149579 Wiring Harness Main Appelez-nous -
3 3147556 Wiring Harness Vent Motor Appelez-nous -
4 3150312 Wire Assembly (ground) Appelez-nous -
5 3147567 Wiring Harness Rocker Switch Appelez-nous -
6 3147917 Wiring Harness (select/therm) Appelez-nous -
7 3147549 Wiring Harness (infinite Switch) Appelez-nous -
8 312713 Screw Appelez-nous -
8 3147832 Adaptor, Terminal Appelez-nous -
8 312006 Screw (2) Appelez-nous -
9 3147559 Wiring Harness Control (microwave) Appelez-nous -
10 3147554 Wiring Harness Main (microwave) Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

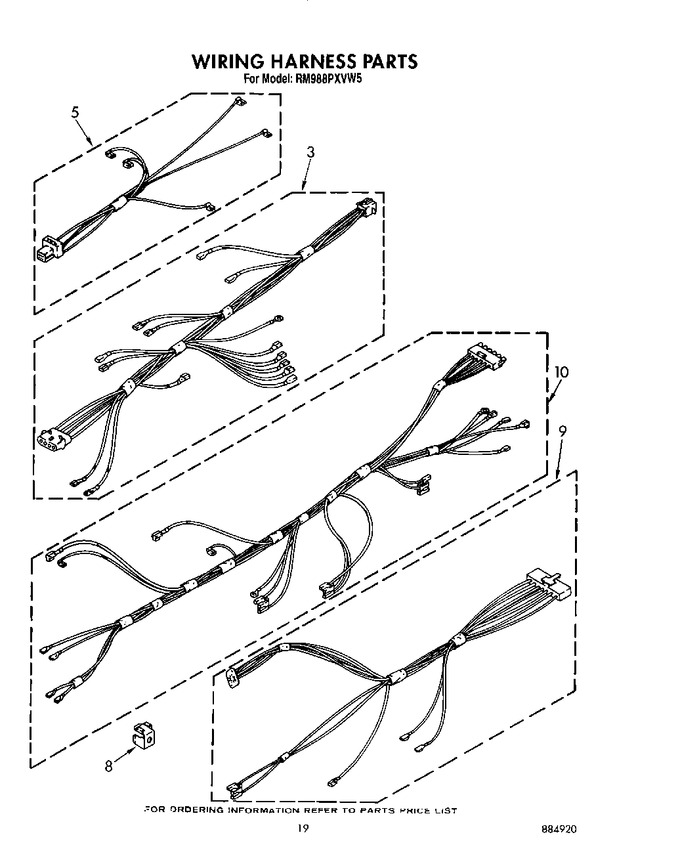

Diagram for RM988PXVN5
