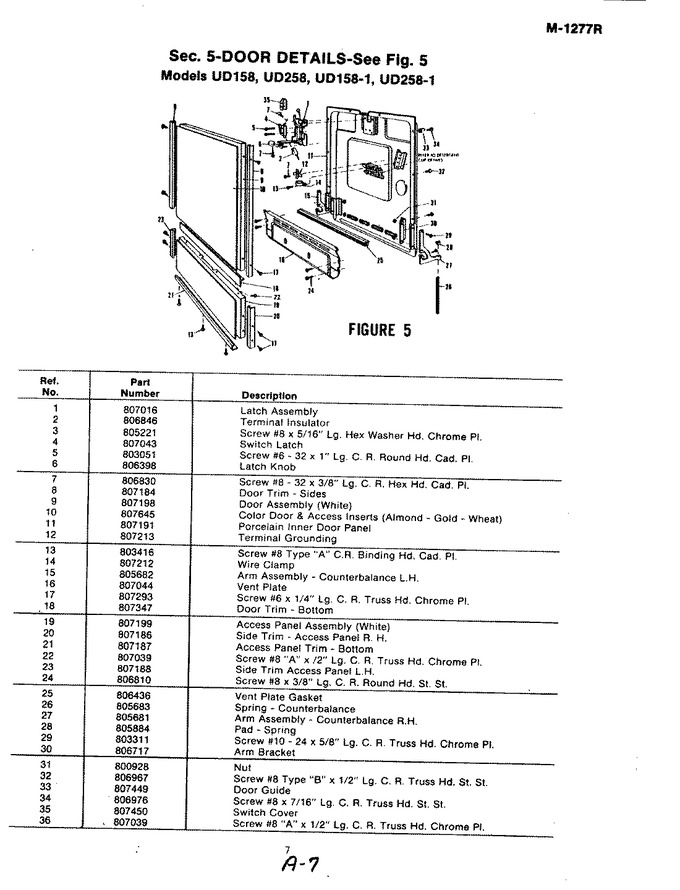

03 - Door Details


04 - Frame Assembly (ud158, Ud258)


05 - Frame Assembly (ud158-1,ud258-1)


06 - Heater & Spray Arm Detail (ud158-1)


07 - Motor, Heater & Spray Arm


08 - Rack (ud158)


09 - Tub


10 - Tub (ud158-1)


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	807016		Latch Asm		Appelez-nous	-
2	806846		Insulator		Appelez-nous	-
3	WP90767		Screw   (Replaces: 805221)			Immediately	$ 7.04
4	807043		Switch		Appelez-nous	-
5	803051		Screw		Appelez-nous	-
6	806398		Latch Knob		Appelez-nous	-
7	806830		Screw		Appelez-nous	-
8	807184		Sub 808026		Appelez-nous	-
9	807198		Panel		Appelez-nous	-
10	COMM PART		Insert, Door Panel   (Replaces: 807645)		Appelez-nous	-
11	807191		Inner Panel		Appelez-nous	-
12	807213		Ground Terminal		Appelez-nous	-
13	W11233072		Screw   (Replaces: 803416)			Immediately	$ 12.62
14	807212		Clamp		Appelez-nous	-
15	805682		Lh Arm		Appelez-nous	-
16	5300809243		Vent Plate   (Replaces: 807044)				$ 20.25
17	WP74004005		Screw   (Replaces: 807293)				$ 6.95
18	COMM PART		Door Trim   (Replaces: 807347)		Appelez-nous	-
19	807199		Panel		Appelez-nous	-
20	807186		Rh Side Trim		Appelez-nous	-
21	807187		Sub 808027		Appelez-nous	-
22	807039		Screw		Appelez-nous	-
23	807088		Control Panel		Appelez-nous	-
24	806810		Screw		Appelez-nous	-
25	806436		Vent Gasket		Appelez-nous	-
26	805683		Door Spring		Appelez-nous	-
27	805681		Rh Arm		Appelez-nous	-
28	805884		Spring Pad		Appelez-nous	-
29	803311		Screw		Appelez-nous	-
30	COMM PART		Arm Bracket   (Replaces: 806717)		Appelez-nous	-
31	800928		Nut		Appelez-nous	-
32	806967		Screw		Appelez-nous	-
33	807449		Door Guide		Appelez-nous	-
34	806976		Screw		Appelez-nous	-
35	807450		Switch Cover		Appelez-nous	-
NI	807039		Screw		Appelez-nous	-
