SELECT A DIAGRAM

01 - Control Panel (ud358, Ud358-1)


02 - Detergent Cup

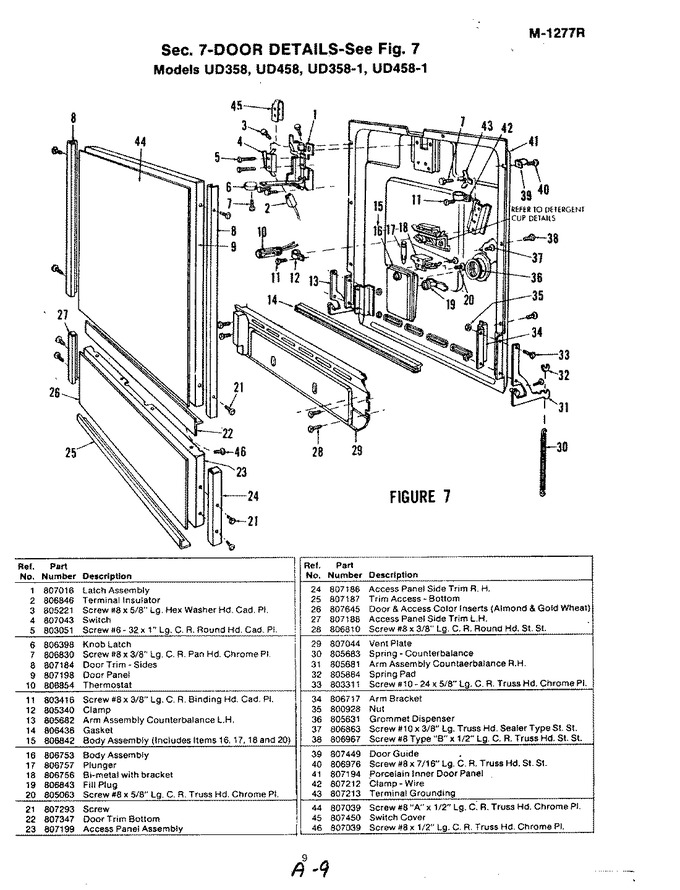

03 - Door Details


04 - Frame Assembly (ud358-1)


05 - Motor, Heater & Spray Arm (ud358-1)


06 - Rack (ud358, Md358)


07 - Rack (ud358-1, Md358-1)


08 - Tub (ud358-1)


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	807016		Latch Asm		Appelez-nous	-
2	806846		Insulator		Appelez-nous	-
3	WP90767		Screw   (Replaces: 805221)			Immediately	$ 7.04
4	807043		Switch		Appelez-nous	-
5	803051		Screw		Appelez-nous	-
6	806398		Latch Knob		Appelez-nous	-
7	806830		Screw		Appelez-nous	-
8	807184		Sub 808026		Appelez-nous	-
9	807198		Panel		Appelez-nous	-
10	806854		Thermostat		Appelez-nous	-
11	W11233072		Screw   (Replaces: 803416)			Immediately	$ 12.62
12	805340		Clamp		Appelez-nous	-
13	805682		Lh Arm		Appelez-nous	-
14	806436		Vent Gasket		Appelez-nous	-
15	806842		Disp Body Asm		Appelez-nous	-
16	806753		Dispenser		Appelez-nous	-
17	806757		Plunger		Appelez-nous	-
18	806756		Bracket		Appelez-nous	-
19	806843		Fill Plug		Appelez-nous	-
20	W11233072		Screw   (Replaces: 805063)			Immediately	$ 12.62
21	WP74004005		Screw   (Replaces: 807293)				$ 6.95
22	COMM PART		Door Trim   (Replaces: 807347)		Appelez-nous	-
23	807199		Panel		Appelez-nous	-
24	807186		Rh Side Trim		Appelez-nous	-
25	807187		Sub 808027		Appelez-nous	-
26	COMM PART		Insert, Door Panel   (Replaces: 807645)		Appelez-nous	-
27	807188		Lh Side Trim		Appelez-nous	-
28	806810		Screw		Appelez-nous	-
29	5300809243		Vent Plate   (Replaces: 807044)				$ 20.25
30	805683		Door Spring		Appelez-nous	-
31	805681		Rh Arm		Appelez-nous	-
32	805884		Spring Pad		Appelez-nous	-
33	803311		Screw		Appelez-nous	-
34	COMM PART		Arm Bracket   (Replaces: 806717)		Appelez-nous	-
35	800928		Nut		Appelez-nous	-
36	805631		Grommet		Appelez-nous	-
37	806863		Screw		Appelez-nous	-
38	806967		Screw		Appelez-nous	-
39	807449		Door Guide		Appelez-nous	-
40	806976		Screw		Appelez-nous	-
41	COMM PART		Inner Panel   (Replaces: 807194)		Appelez-nous	-
42	807212		Clamp		Appelez-nous	-
43	807213		Ground Terminal		Appelez-nous	-
44	807039		Screw		Appelez-nous	-
45	807450		Switch Cover		Appelez-nous	-
46	807039		Screw		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
