SELECT A DIAGRAM

01 - Control Panel (ud358, Ud358-1)


02 - Detergent Cup


03 - Door Details


04 - Frame Assembly (ud358-1)


05 - Motor, Heater & Spray Arm (ud358-1)


06 - Rack (ud358, Md358)


07 - Rack (ud358-1, Md358-1)

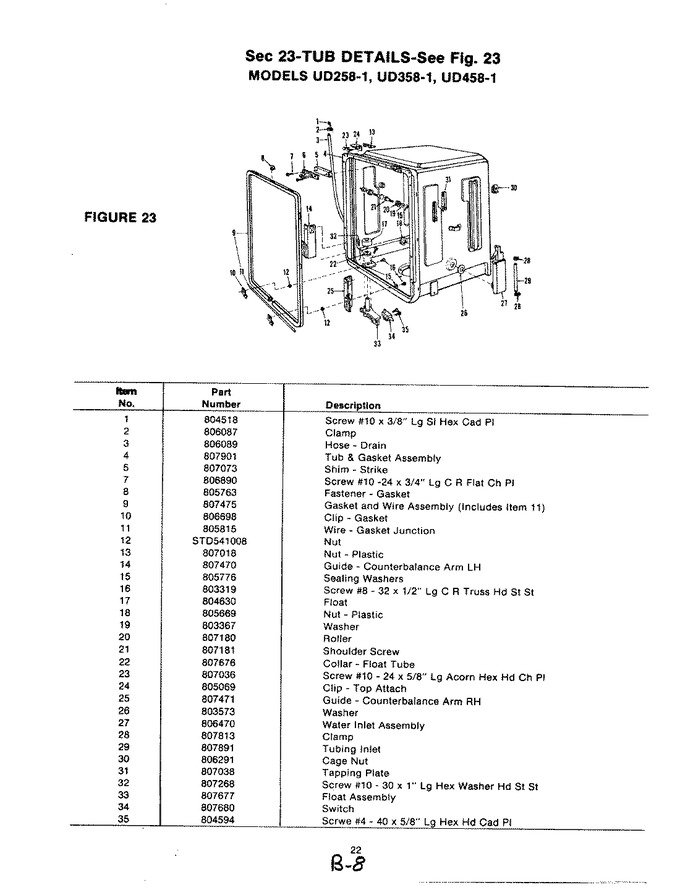

08 - Tub (ud358-1)


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	804518		Screw		Appelez-nous	-
2	806087		Clamp		Appelez-nous	-
3	806089		Drain Hose		Appelez-nous	-
4	807901		Tub		Appelez-nous	-
5	807073		Strike Shim		Appelez-nous	-
6	807015		Strike		Appelez-nous	-
7	806890		Screw		Appelez-nous	-
8	805763		Clip Kit (tub Gasket)		Appelez-nous	-
9	5303912631		Sub 808071   (Replaces: 807475)		Appelez-nous	-
10	806698		Clip		Appelez-nous	-
11	805815		Gasket Wire		Appelez-nous	-
12	807018		Plastic Nut		Appelez-nous	-
13	807470		Lh Guide		Appelez-nous	-
14	805776		Sealer		Appelez-nous	-
15	WP250830		Screw   (Replaces: 803319)				$ 7.16
16	804630		Float		Appelez-nous	-
17	805669		Nut		Appelez-nous	-
18	803367		Washer		Appelez-nous	-
19	807180		Roller		Appelez-nous	-
20	807181		Screw		Appelez-nous	-
21	807676		Collar		Appelez-nous	-
22	807036		Screw		Appelez-nous	-
23	805069		Clip		Appelez-nous	-
24	807471		Rh Guide		Appelez-nous	-
25	803573		Washer		Appelez-nous	-
26	806470		Water Inlet		Appelez-nous	-
27	807813		Clamp		Appelez-nous	-
28	807891		Inlet Tube		Appelez-nous	-
29	806291		Cage Nut		Appelez-nous	-
30	807038		Tapping Plate		Appelez-nous	-
31	807268		Screw		Appelez-nous	-
32	807677		Float Asm		Appelez-nous	-
33	807680		Float Switch		Appelez-nous	-
34	804594		Bolt		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
