SELECT A DIAGRAM

01 - Console Panel


02 - Door


03 - Tub


04 - Motor, Heater, And Spray Arm


05 - Rack


06 - Frame


07 - Detergent Cup

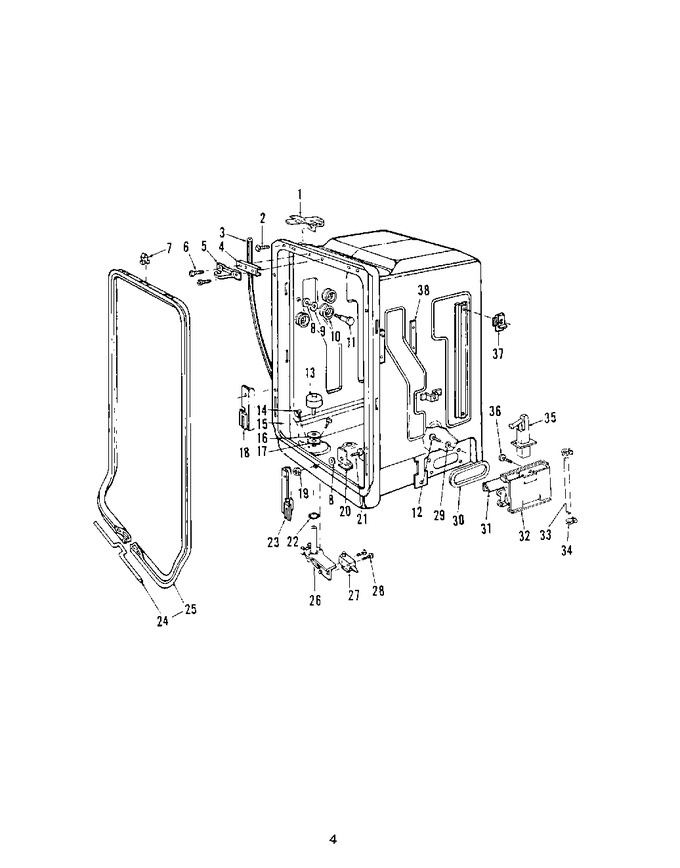

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	808289		Attach Clip		Appelez-nous	-
2	806894		Screw No.8bx5/16`` Lg.c.r. Truss Hd. St. St.		Appelez-nous	-
3	807524		Drain Hose		Appelez-nous	-
4	807073		Shim		Appelez-nous	-
5	807015		Strike		Appelez-nous	-
6	806890		Screw No.10-24x3/4``lg. C.r. Flat Hd. Chrome P1.		Appelez-nous	-
7	805763		Gasket Clip		Appelez-nous	-
8	805776		Sealing Washer		Appelez-nous	-
9	803367		Sealing Washer		Appelez-nous	-
10	807180		Roller		Appelez-nous	-
11	807181		Shoulder Screw		Appelez-nous	-
12	806901		Screw No.8x5/8``lg. C.r. Hex Hd. St. St.		Appelez-nous	-
13	804630		Float		Appelez-nous	-
14	807268		Screw No.10x1``lg. Hex Washer Hd. St. St.		Appelez-nous	-
15	808748		Tub Assembly		Appelez-nous	-
16	808064		Plate - Float Tube		Appelez-nous	-
17	808063		Gasket - Float Tube		Appelez-nous	-
18	807599		Counterbalance Guide-l.h.		Appelez-nous	-
19	803346		Nut		Appelez-nous	-
20	COMM PART		Gasket Clip   (Replaces: 808115)		Appelez-nous	-
21	WP250830		Screw No.8-32x1/2``lg. C.r. Truss Hd. St. St.   (Replaces: 803319)				$ 7.16
22	807759		``o`` Ring		Appelez-nous	-
23	807600		Counterbalance Arm Guide R.h.		Appelez-nous	-
24	COMM PART		Wire-gasket Junction   (Replaces: 808118)		Appelez-nous	-
25	5303912631		Gasket & Wire Assembly (includes Item 24)   (Replaces: 808117)		Appelez-nous	-
26	807677		Float Assembly		Appelez-nous	-
27	807680		Switch		Appelez-nous	-
28	804594		Screw 4-40x5/8``lg. Hex Hd. Cad. P1.		Appelez-nous	-
29	805776		Sealing Washer		Appelez-nous	-
30	806797		Gasket		Appelez-nous	-
31	808705		Tapping Plate		Appelez-nous	-
32	808706		Vent Stack		Appelez-nous	-
33	807891		Tubing - Inlet		Appelez-nous	-
34	807813		Clamp		Appelez-nous	-
35	808707		Inlet Nozzle		Appelez-nous	-
36	807501		Screw No.8ax1/2`` Lg.c.r. Truss Hd. Chrome P1.		Appelez-nous	-
37	806291		Cage Nut		Appelez-nous	-
38	807038		Tapping Plate		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
