Diagram # Part Number Description Series Availability Ships Price Add to Cart
001 10782402 Bottom Access Panel Appelez-nous -
001 A3030301 Gasket (inch) Appelez-nous -
001 M0213815 Screw Appelez-nous -
001 R0150116 Assy, Base Pan & Gaskets Appelez-nous -
002 10788602 Transformer-hv Appelez-nous -
003 10489402 Magnetron-t Appelez-nous -
004 10999501 Brkt-tco Mtg Appelez-nous -
005 M0229916 Screw T.c Appelez-nous -
006 WP90767 Screw   (Replaces: M0216716) In-Stock Immediately $ 7.04

007 WP489128 Screw   (Replaces: M0220417) Special Order $ 9.79


    View Diagram in Separate Window     Print Icon   Print Part List

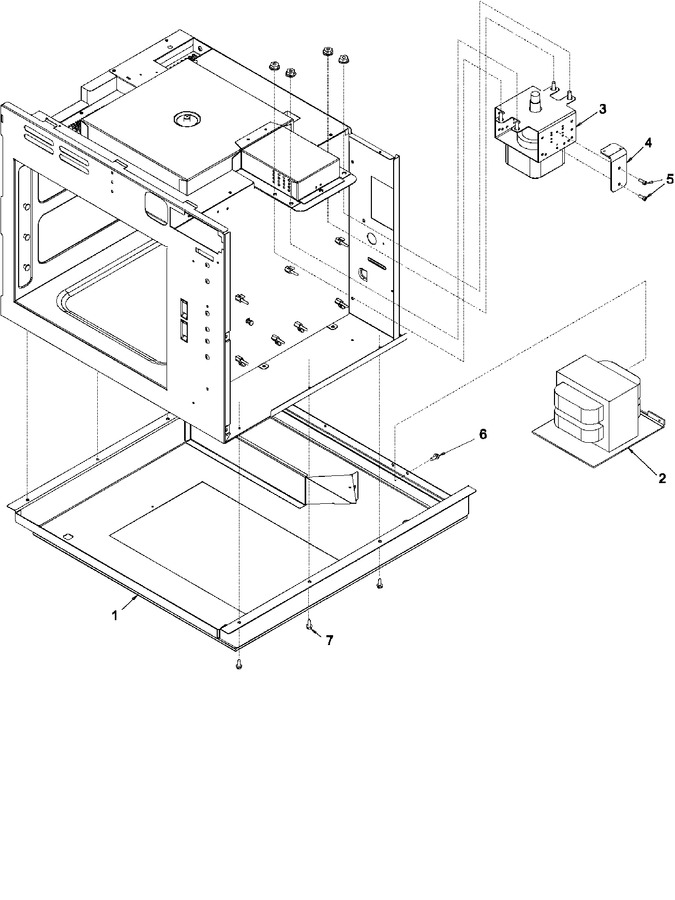

Diagram for ACE208D2 (BOM P1331302M)
