SELECT A DIAGRAM

01 - Cover


03 - Wrapper


04 - Control Panel


05 - Motor/fan


06 - Compressor

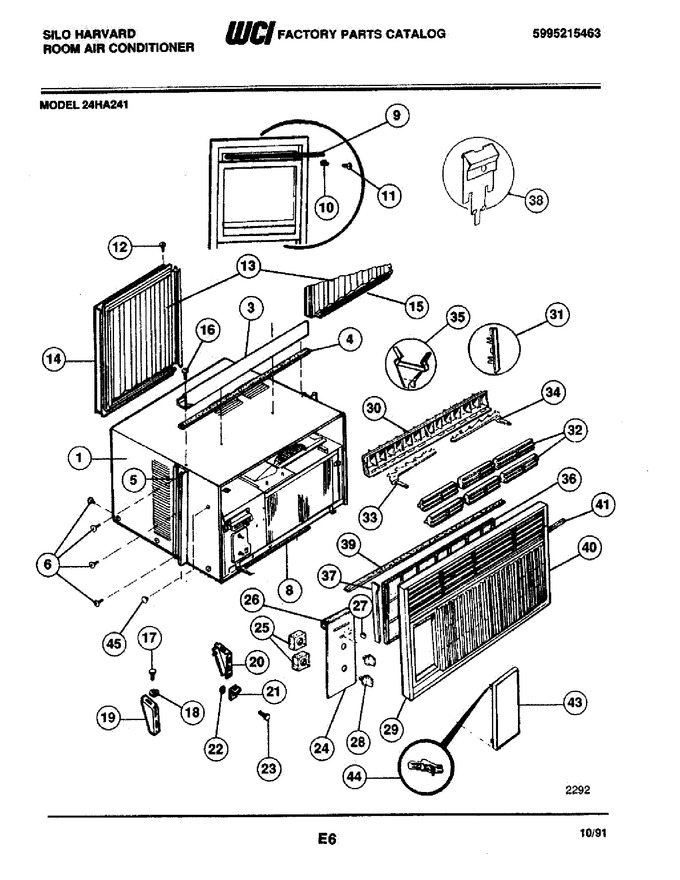

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	5303015315		Wrapper		Appelez-nous	-
3	3202499		Rail Top		Appelez-nous	-
4	3001980		Seal Rail		Appelez-nous	-
5	3202498		Retainer		Appelez-nous	-
6	08012680		Screw		Appelez-nous	-
8	5303212504		Seal Chassis Btm		Appelez-nous	-
9	5303002608		Seal - Window		Appelez-nous	-
10	5303211056		Bracket Window		Appelez-nous	-
11	3007756		Screw		Appelez-nous	-
12	3002801		Screw-frame		Appelez-nous	-
13	5303211382		Accordian		Appelez-nous	-
14	3202964		Frame W/ Accordian Lh		Appelez-nous	-
15	3203060		Frame W/ Accordian Rh		Appelez-nous	-
16	08012680		Screw		Appelez-nous	-
17	3007756		Screw		Appelez-nous	-
18	3017023		Nut		Appelez-nous	-
19	3016225		Bracket Lh		Appelez-nous	-
20	3016224		Bracket Rh		Appelez-nous	-
21	3001815		Bracket Window Sill		Appelez-nous	-
22	3007759		Nut		Appelez-nous	-
23	3002803		Screw		Appelez-nous	-
24	5303276906		Dial Plate		Appelez-nous	-
25	5303001775		Spacer		Appelez-nous	-
26	5303001984		Seal		Appelez-nous	-
27	5303002189		Knob-slide		Appelez-nous	-
28	5300331902		Knob Control		Appelez-nous	-
29	5303276907		Front-complete		Appelez-nous	-
30	5303002459		Louvers & Link		Appelez-nous	-
31	3017303		Clip-louver, 4		Appelez-nous	-
32	3200395		Frame-horizontal Louver		Appelez-nous	-
33	5303002163		Link-lh		Appelez-nous	-
34	5303002162		Link-rh		Appelez-nous	-
35	5303001844		Clip-link		Appelez-nous	-
36	3017336		Filter		Appelez-nous	-
37	3017363		Rail - Filter, Lh		Appelez-nous	-
37	3017335		Rail - Filter Rh		Appelez-nous	-
38	3200447		Clip		Appelez-nous	-
39	5303271831		Seal - Top		Appelez-nous	-
40	5303207203		Seal-side		Appelez-nous	-
41	3017299		Seal Mullion		Appelez-nous	-
43	3202693		Door		Appelez-nous	-
44	5303017980		Hinge		Appelez-nous	-
45	3017304		Screw		Appelez-nous	-
	5303210207		Grill,rear		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
