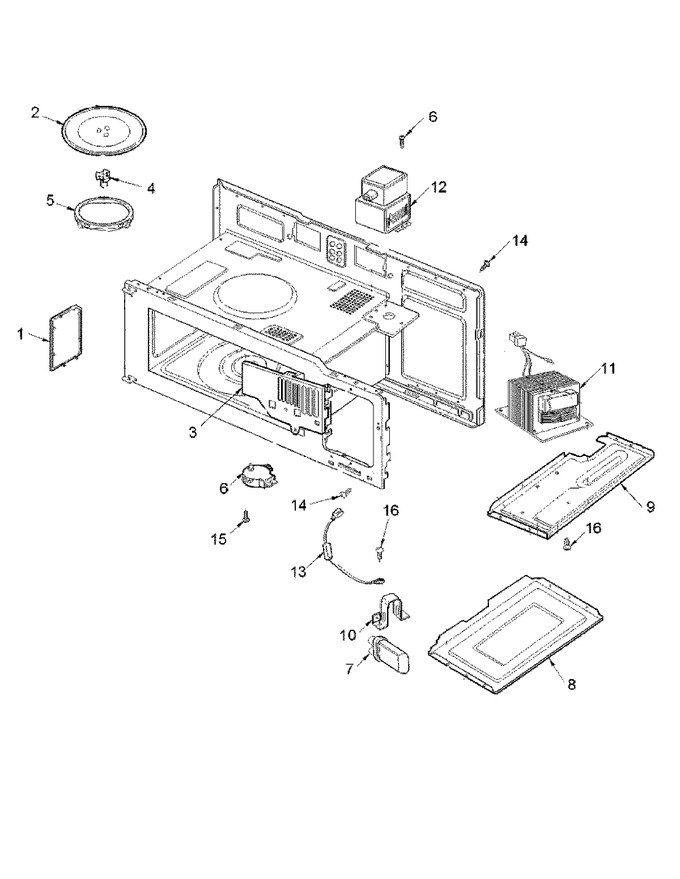

Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 R0131492 Canopy, Resin 10 Appelez-nous -
2 WP8172138 Tray, Glass   (Replaces: R0131493) 10 Special Order $ 87.23

3 R0131494 Protector (mech) 10 Appelez-nous -
4 R0130605 Shaft, Turn Table 10 Special Order $ 25.10

5 R9800453 Assy, Rotating Ring 10 Appelez-nous -
6 R0131496 Motor, Antenna 120v 60hz 10 Appelez-nous -
7 WP59001168 Capacitor, H.v.   (Replaces: R0131497) 10 In-Stock Immediately $ 208.35

8 R0131498 Plate, Bottom 10 Appelez-nous -
9 R0131499 Plate, Bottom 10 Appelez-nous -
10 R9800436 Bracket, Capacitor 10 Appelez-nous -
11 R0131500 Transformer, H.v. 10 Appelez-nous -
12 R9900549 Magnetron 10 Appelez-nous -
13 WPR9800486 Diode- Black Sleeve   (Replaces: R9800486) 10 Special Order $ 26.79

14 R0131246 Screw, Tapping Truss Head 10 Appelez-nous -
15 R0654180 Screw, Pan Hd 10 Appelez-nous -
16 4344826 Screw,tap Tite(s)-binding Head   (Replaces: R0131029) 10 Special Order $ 14.31


    View Diagram in Separate Window     Print Icon   Print Part List
