Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 WP4449154 Screw   (Replaces: 4449154) Special Order $ 6.80

2 W10299182 Vent, Cooling Top (30") In-Stock Immediately $ 129.39

3 WPW10245511 Blower 60mm   (Replaces: W10245511) In-Stock Immediately $ 275.42

4 W10349015 Vent, Cooling Bottom (30") In-Stock Immediately $ 172.35

5 W10160875 Plate, Cooling Latch Appelez-nous -
6 W10340579 Vent, Chimney Box (30" / 36") Appelez-nous -
7 WP3400805 Screw (zinc)   (Replaces: 3400805) Special Order $ 6.47

8 W10145748 Bracket, Blower (30") Appelez-nous -
9 W10160858 Cover, Latch Special Order $ 65.95

10 W10145363 Duct, Primary Air (30") Appelez-nous -
11 W10246087 Insulation, Chimney Appelez-nous -
12 W10246086 Retainer, Insulation Appelez-nous -
13 W10145381 Cover, Channel Appelez-nous -
14 WP90767 Screw   (Replaces: 7101P426-60) In-Stock Immediately $ 7.04


    View Diagram in Separate Window     Print Icon   Print Part List

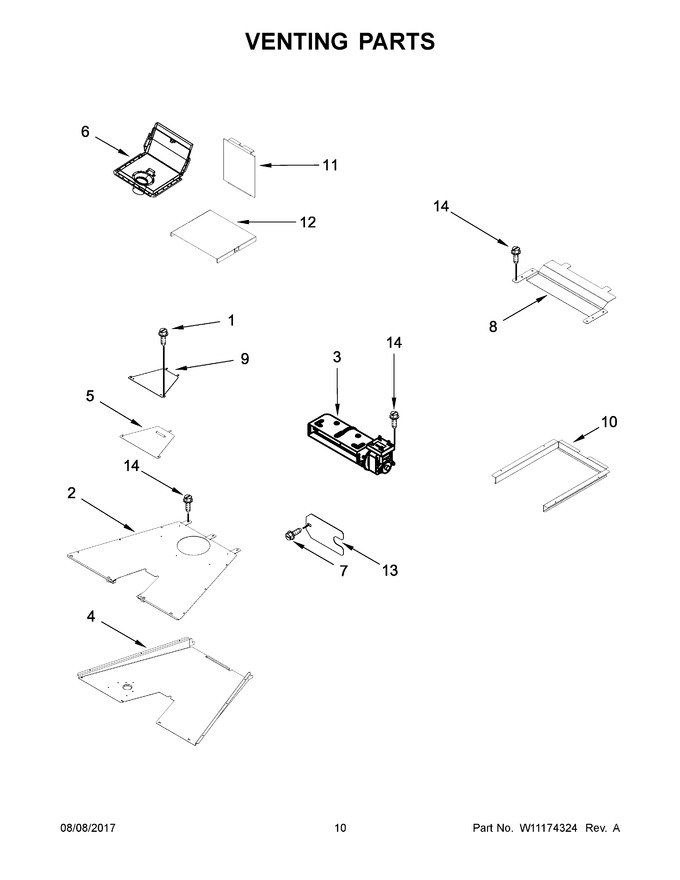

Diagram for JLRP536WP01
