Diagram # Part Number Description Series Availability Ships Price Add to Cart
2 5303283877 Grommet,compressor Mtg ,(3) Appelez-nous -
3 5308006948 Nut,compressor Mtg ,(3) Appelez-nous -
6 3201668 Gasket - Terminal Cover Appelez-nous -
7 5304405245 Cover,compr Terminal Appelez-nous -
9 3201670 Nut,terminal Cover Appelez-nous -
14 309644003 Base,compressor Mt. ,with Studs Appelez-nous -
F1 309616919 Compressor Special Order $ 441.84

F10 5303317601 Start Assist Kit,compressor Special Order $ 148.05

F11 309619313 Evaporator Appelez-nous -
F12 5303303197 Condenser Appelez-nous -
F13 309642802 Tray,evap Drip   (Replaces: 309642801) Appelez-nous -
F16 5304426332 Capillary Tube,28 Inch Long Appelez-nous -
F17 5300265301 Drier-filter,service Kit Special Order $ 284.30

F8 5303317553 Overload Protector Appelez-nous -
NI 309112501 Washer,metallic Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

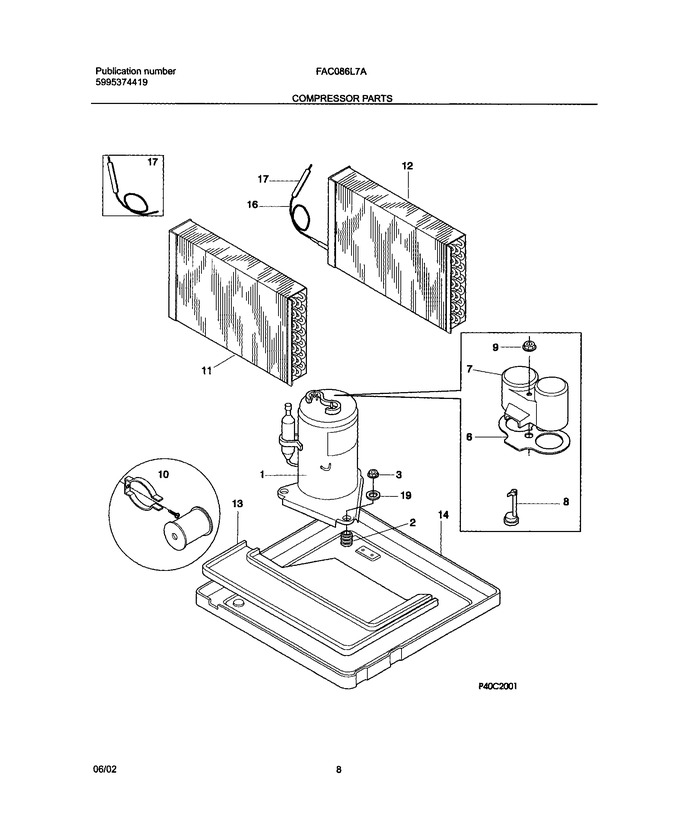

Diagram for FAC086L7A2
