Diagram # Part Number Description Series Availability Ships Price Add to Cart
7 309630401 Box-control Hdta/tc Appelez-nous -
8 5303313962 Switch-selector Special Order $ 188.69

9 5304408295 Cntrl-air Tmp 20amp Rating Appelez-nous -
10 309623601 Bulkhead-contr Side Hdt/a;t/c Appelez-nous -
12 309331801 Retaining Clip-sens Bulb 1``cl Appelez-nous -
13 5303316594 Capacitor,370 V ,7.5x35 Mfd Appelez-nous -
14 5303015427 Screw,truss Head ,8-18ab X 0.47 Appelez-nous -
15 5303303077 Strap - Capacitor Appelez-nous -
16 5304408751 Harness-3s;hdtc;bristol/14awg Appelez-nous -
17 5304408776 Cord-srv Type-d 14awg Ncs2005 Appelez-nous -
18 5303007754 Screw, .138-32 X .188 Appelez-nous -
35 3200761 Spacer - Control Bulb Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

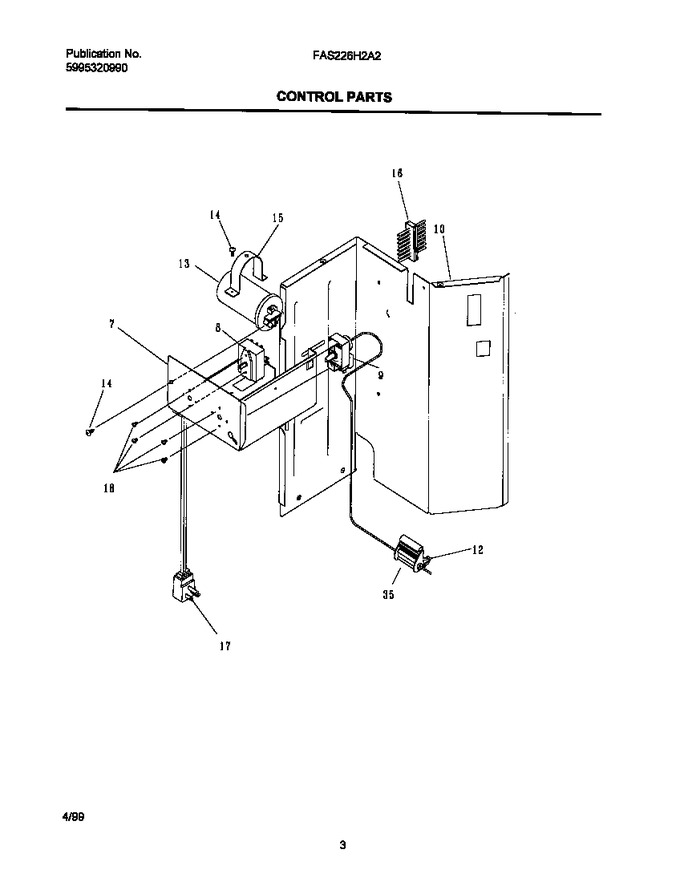

Diagram for FAS226H2A2
