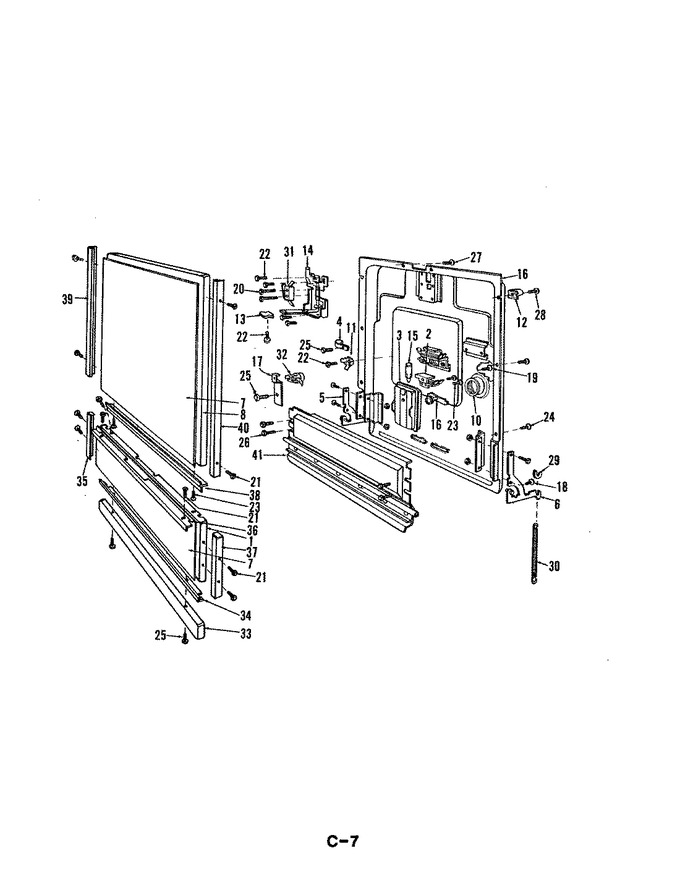

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	807257		Panel		Appelez-nous	-
2	809109		Bi-metal Asm		Appelez-nous	-
3	806753		Dispenser		Appelez-nous	-
4	808442		Wire Clamp		Appelez-nous	-
5	805682		Lh Arm		Appelez-nous	-
6	805681		Rh Arm		Appelez-nous	-
7	COMM PART		Insert, Door Panel   (Replaces: 807645)		Appelez-nous	-
8	807262		Outer Panel		Appelez-nous	-
9	806755		Fill Plug		Appelez-nous	-
10	805631		Grommet		Appelez-nous	-
11	807213		Ground Terminal		Appelez-nous	-
12	807449		Door Guide		Appelez-nous	-
13	806398		Latch Knob		Appelez-nous	-
14	807016		Latch Asm		Appelez-nous	-
15	806757		Plunger		Appelez-nous	-
16	COMM PART		Inner Panel   (Replaces: 807194)		Appelez-nous	-
17	809097		Retainer		Appelez-nous	-
18	803311		Screw		Appelez-nous	-
19	806863		Screw		Appelez-nous	-
20	808618		Screw		Appelez-nous	-
21	806830		Screw		Appelez-nous	-
22	806830		Screw		Appelez-nous	-
23	807501		Screw		Appelez-nous	-
24	806967		Screw		Appelez-nous	-
25	W11233072		Screw   (Replaces: 803416)			Immediately	$ 12.62
26	806810		Screw		Appelez-nous	-
27	806894		Screw		Appelez-nous	-
28	808749		Screw		Appelez-nous	-
29	805884		Spring Pad		Appelez-nous	-
30	805683		Door Spring		Appelez-nous	-
31	807043		Switch		Appelez-nous	-
32	808956		Thermostat		Appelez-nous	-
33	808522		Kickplate		Appelez-nous	-
34	808521		Access Pnl Trim		Appelez-nous	-
35	808029		Lh Trim		Appelez-nous	-
36	808346		Acc Pnl Trim		Appelez-nous	-
37	808028		Rh Trim		Appelez-nous	-
38	COMM PART		Door Trim   (Replaces: 807347)		Appelez-nous	-
39	808977		Door Trim		Appelez-nous	-
40	808976		Door Trim		Appelez-nous	-
41	5300809243		Vent Baffle   (Replaces: 809122)				$ 20.25

    View Diagram in Separate Window       Print Part List
