Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 53001588 Duct, Grease Shield Appelez-nous -
2 53001610 Gasket Appelez-nous -
3 53001590 Lamp Appelez-nous -
4 53001591 Lamp Socket / Bracket Assy Appelez-nous -
5 R0131246 Screw, Tapping Truss Head Appelez-nous -
6 53001592 Duct, Exhaust- Left Appelez-nous -
7 R0654030 Screw, Pan Hd S/tap Appelez-nous -
8 W10864742 Thermal Cut Out- Cavity   (Replaces: 53001561) Special Order $ 76.01

9 53001559 Duct, Outlet-top Appelez-nous -
10 R0654180 Screw, Pan Hd Appelez-nous -
11 53001560 Thermal Cut Out- Magnetron Special Order $ 16.60

12 53001600 Interlock Switch Assy Appelez-nous -
13 R0654183 Screw, Truss Hd Appelez-nous -
14 4344826 Screw, Bining Hd S/tap   (Replaces: R0654028) Special Order $ 14.31

15 53001620 Air Deflector Special Order $ 10.58

16 53001740 Filter Assembly (circ), Noise Appelez-nous -
17 53001741 Supporter, Noise Filter Appelez-nous -
18 R9800440 Holder- Wiring Appelez-nous -
19 53001621 Cover, Power Cord Appelez-nous -
20 53001742 Power Cord Assy Appelez-nous -
21 53001594 Magnetron Appelez-nous -
22 53001744 Motor Assy Appelez-nous -
23 53001727 Duct, Mag. Appelez-nous -
24 53001745 Harness, Main Appelez-nous -
25 WPR9800486 Diode- Black Sleeve   (Replaces: R9800486) Special Order $ 26.79

26 53001666 Fuse- 12 A Appelez-nous -
27 53001746 Fuse Holder Appelez-nous -
28 53001728 Bracket, Capacitor, Front Appelez-nous -
28 4344826 Screw, Bining Hd S/tap   (Replaces: R0654028) Special Order $ 14.31

29 53001747 Capacitor Hv Appelez-nous -
30 53001729 Duct, Exhaust- Right Appelez-nous -
31 53001725 Cable Assy, Circuit Protector Appelez-nous -
32 53001724 Bracket, Capacitor, Back Appelez-nous -
32 R0654183 Screw, Truss Hd Appelez-nous -
33 53001748 Transformer-hv Appelez-nous -
33 R0131246 Screw, Tapping Truss Head Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

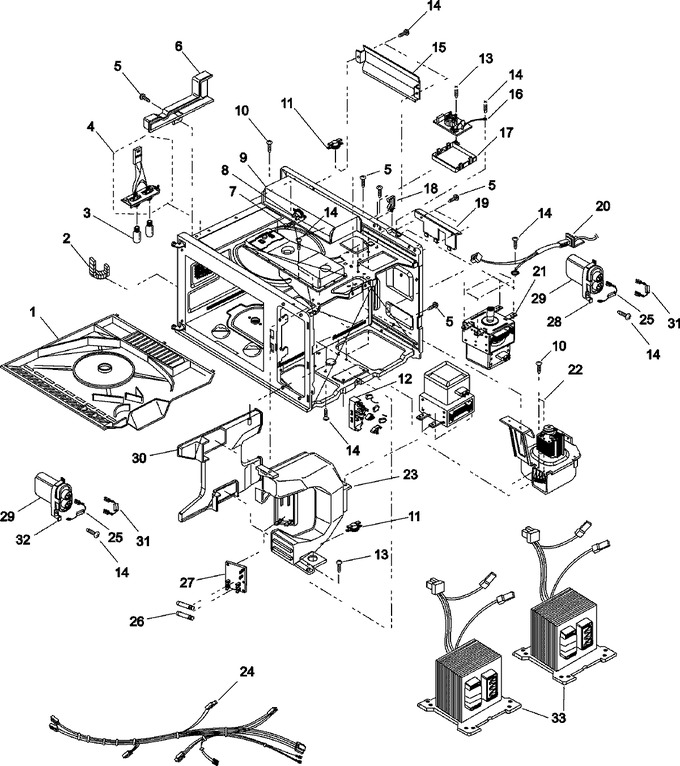

Diagram for DFS18E (BOM: P1330222M)
