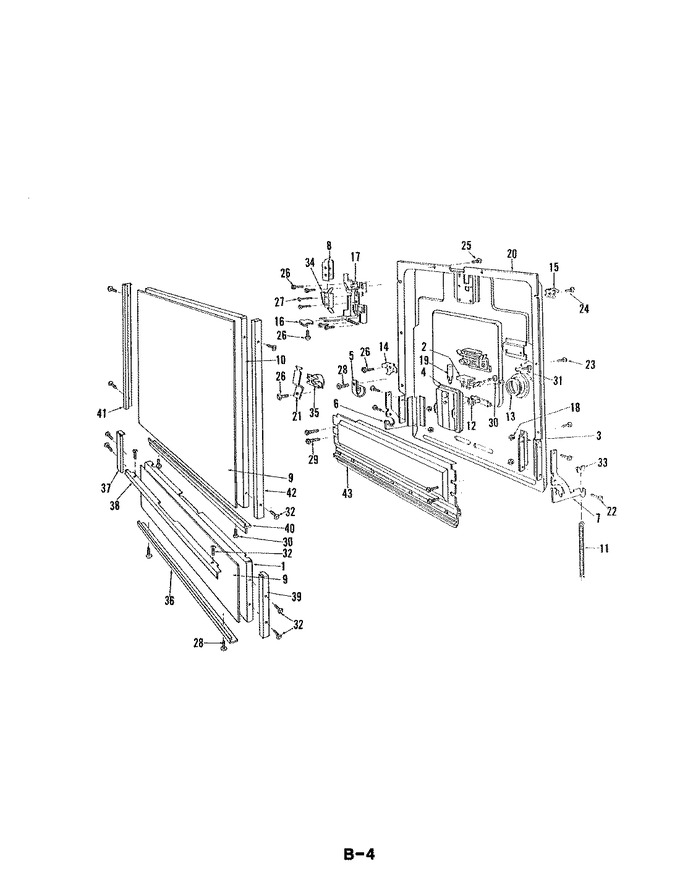

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	809108		Access Panel		Appelez-nous	-
2	809109		Bi-metal Asm		Appelez-nous	-
3	COMM PART		Arm Bracket   (Replaces: 806717)		Appelez-nous	-
4	806753		Dispenser		Appelez-nous	-
5	808442		Wire Clamp		Appelez-nous	-
6	805682		Lh Arm		Appelez-nous	-
7	805681		Rh Arm		Appelez-nous	-
8	807450		Switch Cover		Appelez-nous	-
9	808404		Panel Insert		Appelez-nous	-
10	807262		Outer Panel		Appelez-nous	-
11	805683		Door Spring		Appelez-nous	-
12	807673		Fill Plug		Appelez-nous	-
13	805631		Grommet		Appelez-nous	-
14	807213		Ground Terminal		Appelez-nous	-
15	807449		Door Guide		Appelez-nous	-
16	806398		Latch Knob		Appelez-nous	-
17	807016		Latch Asm		Appelez-nous	-
18	M0282009		Locknut   (Replaces: 808470)				$ 12.06
19	806757		Plunger		Appelez-nous	-
20	COMM PART		Inner Panel   (Replaces: 807194)		Appelez-nous	-
21	809097		Retainer		Appelez-nous	-
22	803311		Screw		Appelez-nous	-
23	806967		Screw		Appelez-nous	-
24	808749		Screw		Appelez-nous	-
25	806894		Screw		Appelez-nous	-
26	806830		Screw		Appelez-nous	-
27	808618		Screw		Appelez-nous	-
28	W11233072		Screw   (Replaces: 803416)			Immediately	$ 12.62
29	806810		Screw		Appelez-nous	-
30	807501		Screw		Appelez-nous	-
31	806863		Screw		Appelez-nous	-
32	WP74004005		Screw   (Replaces: 807293)				$ 6.95
33	805884		Spring Pad		Appelez-nous	-
34	807043		Switch		Appelez-nous	-
35	808956		Thermostat		Appelez-nous	-
36	808027		Bottom Trim		Appelez-nous	-
37	808029		Lh Trim		Appelez-nous	-
38	808346		Acc Pnl Trim		Appelez-nous	-
39	808028		Rh Trim		Appelez-nous	-
40	COMM PART		Door Trim   (Replaces: 807347)		Appelez-nous	-
41	808977		Door Trim		Appelez-nous	-
42	808976		Door Trim		Appelez-nous	-
43	5300809243		Vent Baffle   (Replaces: 809122)				$ 20.25
