01 - Control Panel


02 - Detergent Cup


03 - Door


04 - Frame


05 - Motor & Pump


06 - Racks


07 - Tub

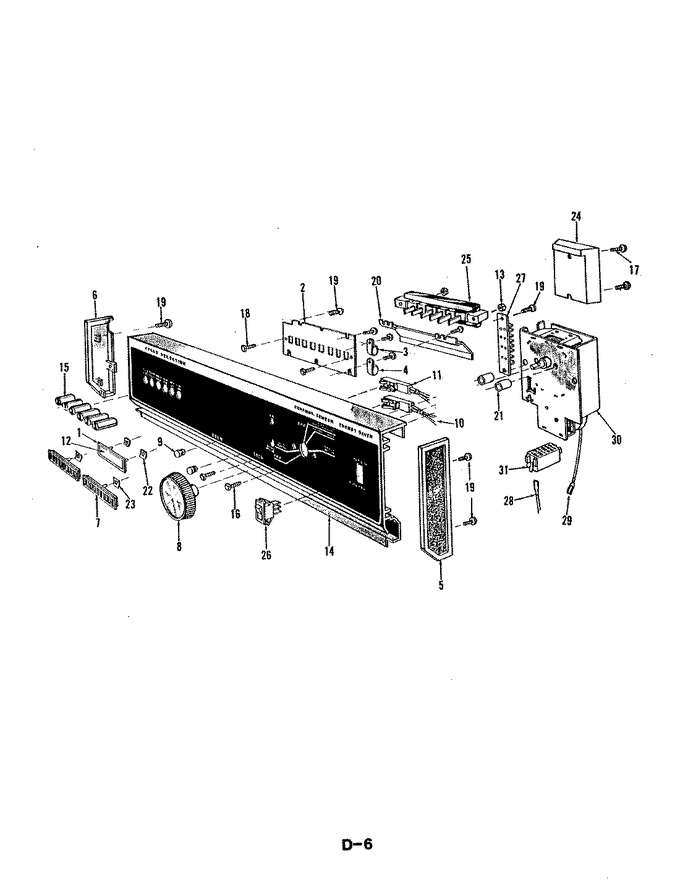

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	808713		Bezel		Appelez-nous	-
2	807102		Bracket		Appelez-nous	-
3	W10833902		Clamp   (Replaces: 805584)				$ 9.89
4	808442		Wire Clamp		Appelez-nous	-
5	808810		Rh End Cap		Appelez-nous	-
6	808811		Lh End Cap		Appelez-nous	-
7	808477		Vent Trim		Appelez-nous	-
8	808730		Timer Knob		Appelez-nous	-
9	805664		Red Lens		Appelez-nous	-
10	808732		Light Asm		Appelez-nous	-
11	809126		Light Assy., Pilot		Appelez-nous	-
12	808721		Nameplate, Mc		Appelez-nous	-
13	803346		Nut		Appelez-nous	-
14	809125		Console Panel		Appelez-nous	-
15	807091		Push Button		Appelez-nous	-
16	808422		Screw		Appelez-nous	-
17	806894		Screw		Appelez-nous	-
18	807103		Screw		Appelez-nous	-
19	809175		Screw		Appelez-nous	-
20	808398		Switch Guard		Appelez-nous	-
21	808424		Spacer		Appelez-nous	-
22	807970		Speednut		Appelez-nous	-
23	808475		Speednut		Appelez-nous	-
24	807425		Splash Pan		Appelez-nous	-
25	808733		Switch		Appelez-nous	-
26	807737		Rocker Switch		Appelez-nous	-
27	808483		Terminal Board		Appelez-nous	-
28	808333		Terminal		Appelez-nous	-
29	808334		Terminal		Appelez-nous	-
30	5300808671		Timer   (Replaces: 808671)		Appelez-nous	-
31	808231		Rh Timer Housng		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
