SELECT A DIAGRAM

01 - Control Panel


02 - Detergent Cup


03 - Door


04 - Frame


05 - Motor & Pump


06 - Racks


07 - Tub

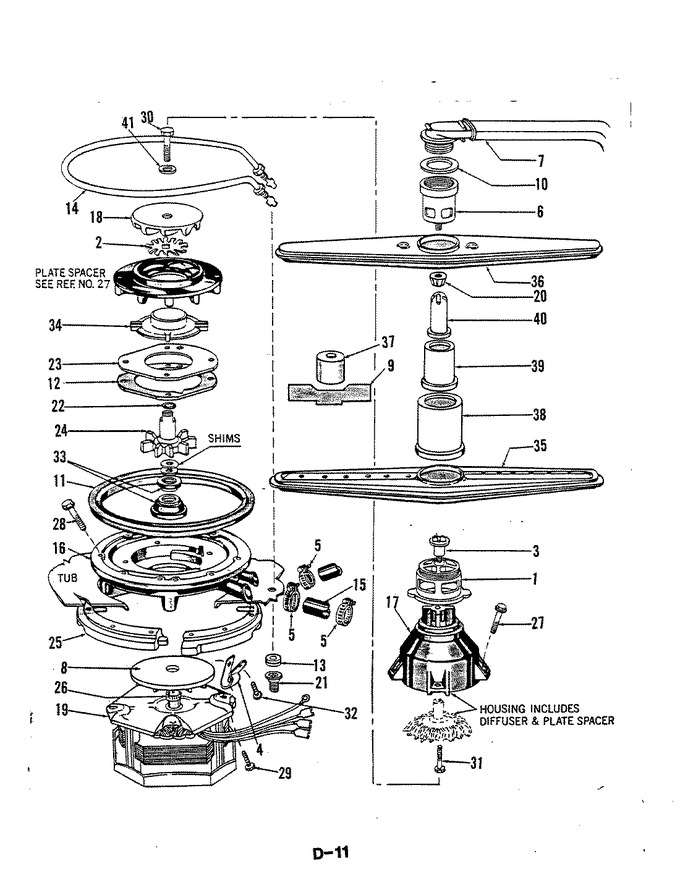

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	809046		Bearing		Appelez-nous	-
2	808075		Macerator Blade		Appelez-nous	-
3	809018		Spray Arm Bolt		Appelez-nous	-
4	808442		Wire Clamp		Appelez-nous	-
5	WP285655		Clamp   (Replaces: 808186)			Immediately	$ 7.55
6	808183		Distributor		Appelez-nous	-
7	808185		Elbow & Tube		Appelez-nous	-
8	808899		Water Shld, Fan		Appelez-nous	-
9	5300809140		Wheel & Cap   (Replaces: 807007)		Appelez-nous	-
10	808184		Gasket		Appelez-nous	-
11	809008		Pump Gasket		Appelez-nous	-
12	5300807709		Gasket   (Replaces: 807709)				$ 54.26
13	5300806833		Grommet   (Replaces: 806833)				$ 5.34
14	809060		Heater		Appelez-nous	-
15	808174		Hose Connector		Appelez-nous	-
16	809102		Pump Housing		Appelez-nous	-
17	809119		Impelr Hsg Kit		Appelez-nous	-
18	809005		Upper Impeller		Appelez-nous	-
19	809111		Pump&motor Asm		Appelez-nous	-
19	809100		Motor		Appelez-nous	-
20	808181		Nut		Appelez-nous	-
21	154106202		Nut   (Replaces: 806834)			Immediately	$ 18.32
22	806521		O Ring		Appelez-nous	-
23	807884		Pump Plate		Appelez-nous	-
24	809110		Pump Seal Kit		Appelez-nous	-
25	807712		Clamp Ring		Appelez-nous	-
26	808898		Ring		Appelez-nous	-
27	807359		Screw		Appelez-nous	-
28	807268		Screw		Appelez-nous	-
29	809022		Screw		Appelez-nous	-
30	806353		Screw		Appelez-nous	-
31	WP67006908		Screw   (Replaces: 809121)			Immediately	$ 7.16
32	807270		Screw		Appelez-nous	-
33	803903		Gasket		Appelez-nous	-
34	806267		Shroud		Appelez-nous	-
35	808177		Spray Arm		Appelez-nous	-
36	809021		Spray Arm		Appelez-nous	-
37	803923		Seal Tool		Appelez-nous	-
38	808178		Tower Base		Appelez-nous	-
39	808179		Tower Section		Appelez-nous	-
40	808180		Tower Tip		Appelez-nous	-
41	803367		Washer		Appelez-nous	-
