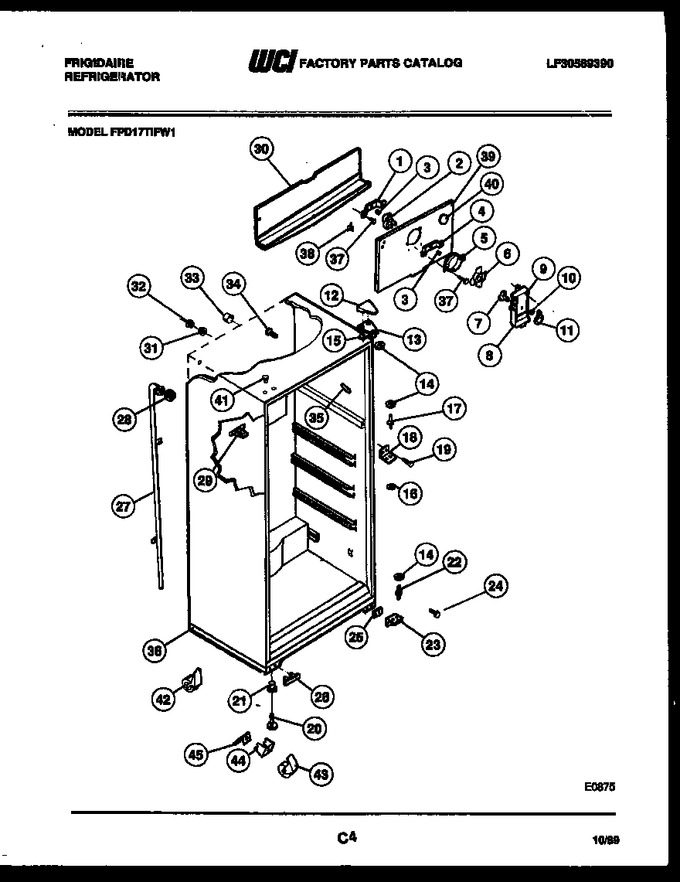

02 - Door Parts


03 - Cabinet Parts


04 - Shelves And Supports


05 - System And Automatic Defrost Parts


06 - Ice Maker Parts


07 - Ice Maker Installation Parts


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	08000042		Motor Bracket-rear		Appelez-nous	-
2	08004176		Motor-fan		Appelez-nous	-
3	08000032		Bushing-motor (2)		Appelez-nous	-
4	08000043		Bracket-front		Appelez-nous	-
5	08000124		Orifice Ring		Appelez-nous	-
6	3001215		Fan Blade		Appelez-nous	-
7	08000066		Damper-fan		Appelez-nous	-
8	08009817		Cover, Fan		Appelez-nous	-
9	08009822		Label-fan Cover		Appelez-nous	-
10	08000067		Push Nut		Appelez-nous	-
11	08009793		Knob-damper Control		Appelez-nous	-
12	08012931		Hinge Cover-wheat		Appelez-nous	-
13	08012843		Hinge-top		Appelez-nous	-
14	08000007		Washer-1/4 Nylon (3)		Appelez-nous	-
15	08012829		Shim-top Hinge		Appelez-nous	-
16	08000100		Washer-5/16 Nylon		Appelez-nous	-
17	08000184		Pin-center Hinge		Appelez-nous	-
18	08000757		Bracket-center Hinge		Appelez-nous	-
19	08012258		Screw		Appelez-nous	-
20	08003583		Screw-leveling		Appelez-nous	-
21	08003584		Anchor Nut (2)		Appelez-nous	-
22	08003578		Pin-bottom Hinge		Appelez-nous	-
23	08017609		Bracket-bottom Hinge		Appelez-nous	-
24	08010252		Screw-hinge Mtg (2)		Appelez-nous	-
25	08000755		Shim-bottom Hinge		Appelez-nous	-
26	08003585		Plug-hinge Hole		Appelez-nous	-
27	08010012		Drain Tube		Appelez-nous	-
28	08009755		Seal Ring		Appelez-nous	-
29	08000056		Drain Spout		Appelez-nous	-
30	08010005		Drain Trough		Appelez-nous	-
31	08006970		Ferrule-inner		Appelez-nous	-
32	08006971		Ferrule-outer		Appelez-nous	-
33	08000004		Tube-rubber (2)		Appelez-nous	-
34	08000097		Support-coil Cover (2)		Appelez-nous	-
35	08010016		Corner Trim-wheat		Appelez-nous	-
36	08010091		Cabinet Base		Appelez-nous	-
37	08002748		Screw		Appelez-nous	-
38	08000107		Connector Bracket		Appelez-nous	-
39	08009753		Cover-evaporator		Appelez-nous	-
40	3018768		Plug-short Test Hole		Appelez-nous	-
41	08007127		Plug-wheat		Appelez-nous	-
42	08009773		Roller-rear (2)		Appelez-nous	-
43	08009760		Roller-front (2)		Appelez-nous	-
44	08013678		Support-base Cab (2)		Appelez-nous	-
45	08009790		Spring-roller Adj (2)		Appelez-nous	-
*27604	08011326		Washer-nylon (2)		Appelez-nous	-
*27604	08009761		Bolt-roller Adj (2)		Appelez-nous	-
*27605	08000087		Plug-refr Liner (2)		Appelez-nous	-
11A	08009823		Label-damper Knob (non-illustrated)		Appelez-nous	-
13A	08000123		Screw		Appelez-nous	-
25A	08012296		Tapping Plate (2) (non-illustrated)		Appelez-nous	-
27A	08016629		Screw-tube Mtg (2) (non-illustrated)		Appelez-nous	-
29A	08013647		Push Pin-spout (2) (non-illustrated)		Appelez-nous	-
37A	08000126		Nut-u Type (2) (non-illustrated)		Appelez-nous	-
42A	08009762		Bolt-roller Mtg (2) (non-illustrated)		Appelez-nous	-
42B	08016629		Screw-roller Mtg (4) (non-illustrated)		Appelez-nous	-
8A	08016566		Screw		Appelez-nous	-
