Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 60096-7 Rail, Shelf Support (lt) Appelez-nous -
1 60096-8 Rail, Shelf Support (rt) Appelez-nous -
2 400037-28 Screw Appelez-nous -
3 60570-46 Frame, Shelf Appelez-nous -
4 68139-18 Glass, Full Shelf Appelez-nous -
5 60414-81 Trim Appelez-nous -
6 65276-45 Trim Appelez-nous -
7 66333-1 Clip, Shelf Trim Appelez-nous -
8 66644-2 Shelf, Crisper Appelez-nous -
9 60454-1 Trim Appelez-nous -
10 60148-4 Seal, Crisper Shelf Appelez-nous -
11 12001957 Support, Crisper Shelf   (Replaces: 66105-4) Special Order $ 3.35

12 68221-533 Pan, Crisper (fruit) Appelez-nous -
13 68221-535 Pan, Crisper (vegetable) Appelez-nous -
14 60132-119 Trim, Shelf Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

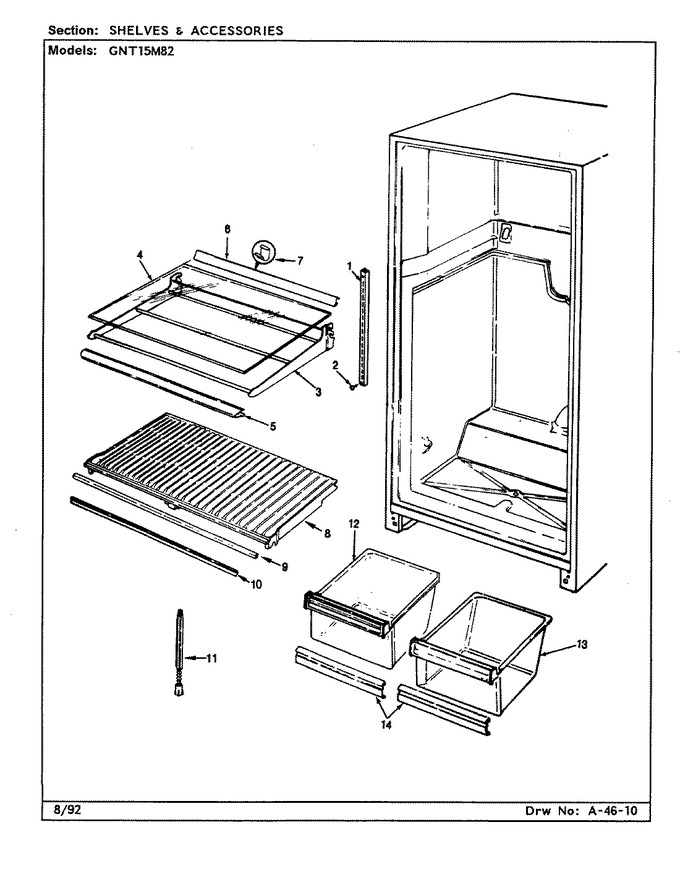

Diagram for GNT15M82 (BOM: CF15A)
