SELECT A DIAGRAM

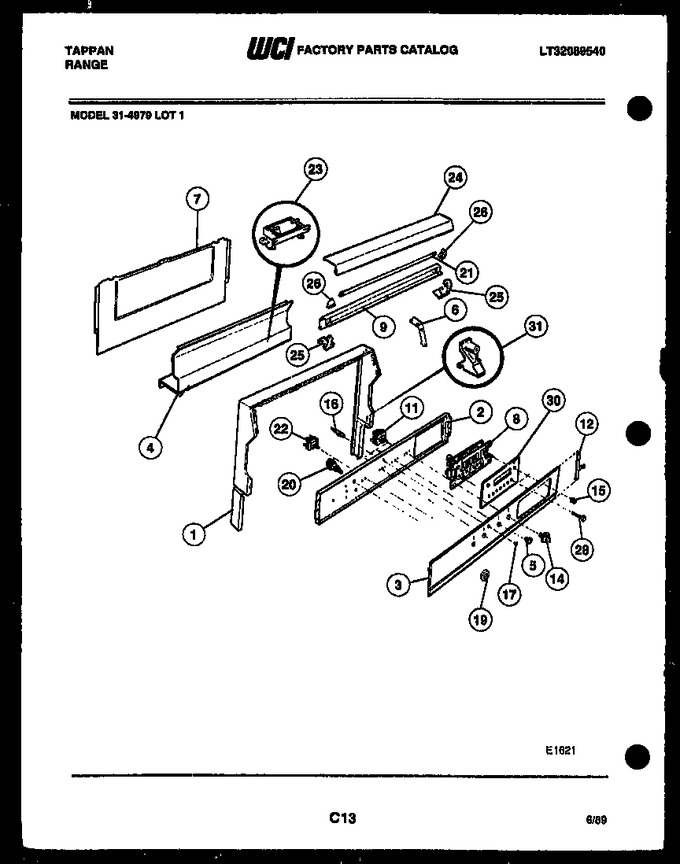

02 - Backguard


03 - Body Parts


04 - Cooktop And Broiler Parts


05 - Drawer Parts


06 - Door Parts


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	3204862		Trim - Wrapper		Appelez-nous	-
2	3203536		Plate-instr Mtg		Appelez-nous	-
3	3204892		Panel - Control		Appelez-nous	-
4	3204829		Trim - Lower Spl		Appelez-nous	-
5	3204745		Bushing-cont Shaft		Appelez-nous	-
6	3204609		Cap End - Lh		Appelez-nous	-
7	3131123		Shield, Rear Wall		Appelez-nous	-
8	3204587		Clock		Appelez-nous	-
9	3131277		Sprt-flu Recpt Mtg		Appelez-nous	-
11	08010418		Switch-top Elements (4)		Appelez-nous	-
12	3204753		Trim - Glass Ret Lh		Appelez-nous	-
14	3204751		Knob-top Elements (4)		Appelez-nous	-
15	3204590		Knob-clock		Appelez-nous	-
16	08037896		Indicator-light S/u		Appelez-nous	-
17	342T017P01		Jewel - Ind Light		Appelez-nous	-
19	3011507		Bezel - Switch (2)		Appelez-nous	-
20	3200479		Sw - Oven Light		Appelez-nous	-
21	3131275		Bulb-fluorescent				$ 49.40
22	3200480		Sw. Fluor Light		Appelez-nous	-
23	3051115		Ballast		Appelez-nous	-
24	3204614		Trim - Canopy		Appelez-nous	-
25	3131576		Brkt-fluor Lt Mtg Lh		Appelez-nous	-
26	3051222		Recpt-fluor Lt Lh		Appelez-nous	-
28	3204586		Button - Elec Clock (8)		Appelez-nous	-
30	3204866		Glass - Timer		Appelez-nous	-
31	3131237		Support Backguard		Appelez-nous	-
11A	3051318		Thermostat-top Temp		Appelez-nous	-
12A	3204754		Trim - Glass Ret Rh		Appelez-nous	-
14A	3204893		Knob - Top Temp		Appelez-nous	-
17A	3015224		Retainer - Lens (2) (non-illustrated)		Appelez-nous	-
25A	3131577		Brkt-fluor Lt Mtg Rh		Appelez-nous	-
26A	3051223		Recpt-fluor Lt Rh		Appelez-nous	-
6A	3204610		Cap End - Rh		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
