Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 74010760 E-burner Complete Assembly 10 Special Order $ 313.90

1 74011139 Screw, No.10-16x1/2`` (e-bnr) 10 Appelez-nous -
2 WP74006072 Ignitor, E-burner   (Replaces: 74006072) 10 In-Stock Immediately $ 96.71

3 WP74006073 Ignitor, Ground Assy   (Replaces: 74006073) 10 Special Order $ 85.70

4 74006071 Shield, Ignitor Bracket 10 Appelez-nous -
5 74011585 Tubing, Orifice (lr) 10 Appelez-nous -
5 74011584 Tubing, Orifice (lf) 10 Special Order $ 145.35

6 7513P496-60 Manifold Pipe Asy   (Replaces: 74011588) 10 Special Order $ 312.59

7 74011586 Tubing, Burner (rf) 10 Appelez-nous -
7 74011587 Tubing, Burner (rr) 10 Appelez-nous -
8 WPW10407680 Holder, Orifice (5k)   (Replaces: 74010908) 10 Special Order $ 98.65

8 WPW10110378 Igniter/bracket Asy   (Replaces: 74011755) 10 In-Stock Immediately $ 46.89

8 WPW10407678 Holder, Orifice (16k)   (Replaces: 74010907) 10 Special Order $ 108.04

9 74011583 Valve, Burner (mini) 10 Special Order $ 244.80

9 74009451 Valve, 5k (mueller) 10 Appelez-nous -
9 12002270 Valve, 16k (mueller)   (Replaces: 74009453) 10 Special Order $ 258.73

9 74009416 Screw 10 Appelez-nous -
10 74011582 Switch/harness Asy 10 Special Order $ 194.97

11 74011471 Tube, Supply 10 Appelez-nous -
12 Y04100249 Regulator, Pressure 10 Special Order $ 173.76

12 WP90767 Screw   (Replaces: Y700502) 10 In-Stock Immediately $ 7.04

13 Y04100845 Bracket, Support 10 Appelez-nous -
14 8215557 Module, Spark (4+0)   (Replaces: 74004283) 10 In-Stock Immediately $ 124.99

14 8212258 Module, Spark (4+0) 18 Appelez-nous -
15 3807F752-45 Support, Spark Module 18 Special Order $ 27.55

15 74007020 Support, Spark Module 10 Appelez-nous -
16 74011581 Top, Cartridge (wht) 10 Appelez-nous -
17 74011466 Bottom, Burner Box (cartridge) 10 Appelez-nous -
18 74011473 Base, Burner (16k) 10 Special Order $ 48.32

19 WPW10406243 Base, Burner (5k)   (Replaces: 74007411) 10 In-Stock Immediately $ 33.50

20 74007750 Cap, Burner (ex-lrg/blk) 10 Appelez-nous -
21 WP8284669 Cap, Burner (smr-blk)   (Replaces: 74007748) 10 In-Stock Immediately $ 64.79


    View Diagram in Separate Window     Print Icon   Print Part List

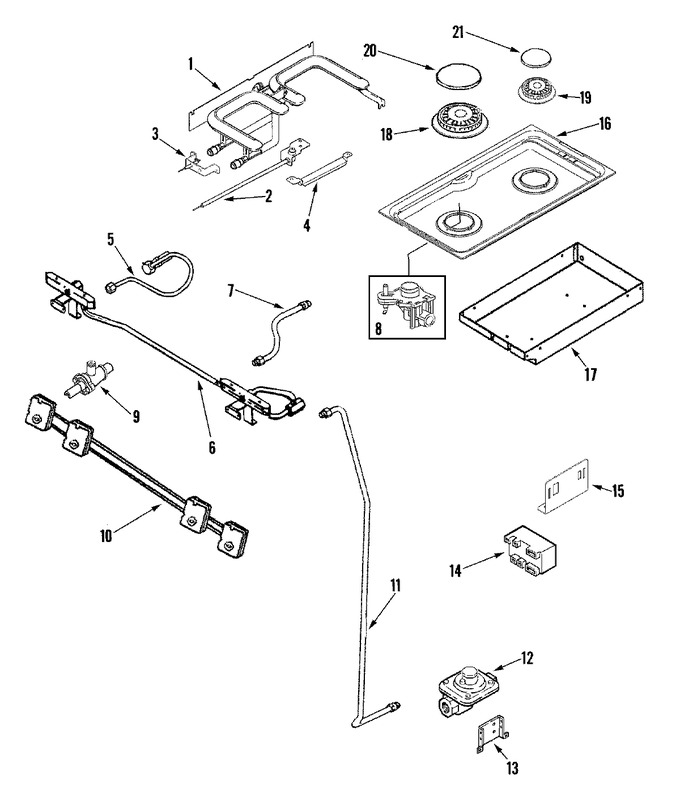

Diagram for JDS9860BDW
