Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 WP5766M099-60 Panel, Control (w/switch)(blk)   (Replaces: 74009500) 10 Special Order $ 433.31

2 74009559 Control, H1 (clock/gas) 10 Special Order $ 345.30

2 74009494 Insulator, Control/clock 10 Appelez-nous -
3 74004131 Extrusion, Vent (lwr-blk) 10 Appelez-nous -
4 W11233072 Screw (8ab1/2-ni)   (Replaces: 74001530) 10 In-Stock Immediately $ 12.62

4 74009473 Bracket, Control (h1) 10 Appelez-nous -
5 74009488 Extrusion, Control Panel (blk) 10 Appelez-nous -
6 74009496 Shield, Vent 10 Appelez-nous -
7 WPW10186996 Latch, Door Assy. (w/switch)   (Replaces: 74008267) 10 In-Stock Immediately $ 330.95

8 W11233072 Screw (8ab1/2-ni)   (Replaces: 74001530) 10 In-Stock Immediately $ 12.62

9 3604F166-45 Shield, Heat 10 Appelez-nous -
10 74009474 Retainer, Door Lock Insulation 10 Appelez-nous -
11 WP59002061 Screw (6abx38-zn)   (Replaces: 7101P077-60) 10 Special Order $ 6.98

11 74009476 Switch, Temp. Limit 10 Special Order $ 52.76

12 4006W117-45 Box, Flue 10 Appelez-nous -
12 7101P287-60 Screw, Metal Grounding 10 Special Order $ 12.03

13 WP7103P027-60 Nut, Terminal Block   (Replaces: 7103P027-60) 10 In-Stock Immediately $ 6.47

13 7401P037-60 Block, Terminal 10 Appelez-nous -
14 W11233072 Screw (8ab1/2-ni)   (Replaces: 74001530) 10 In-Stock Immediately $ 12.62

14 4006D128-45 Riser, Duct Assy. 10 Appelez-nous -
15 74009498 Cover, Top 10 Appelez-nous -
16 74009497 Shield, Air 10 Appelez-nous -
17 74004128 Support, Duct 10 Appelez-nous -
17 4006D101-45 Duct Assy. 10 Appelez-nous -
18 WP7101P126-60 Screw   (Replaces: 7101P356-60) 10 In-Stock Immediately $ 6.85

18 74009485 Retainer, Top Insulation 10 Appelez-nous -
19 W11233072 Screw (8bx3/8-ni)   (Replaces: 7101P338-60) 10 In-Stock Immediately $ 12.62

19 4001F083-51 Housing, Fan 10 Appelez-nous -
20 W11233072 Screw (8ab1/2-ni)   (Replaces: 74001530) 10 In-Stock Immediately $ 12.62

20 7427P031-60 Fan Assy   (Replaces: 74004450) 10 Special Order $ 297.03

21 7402P043-60 Cord, Power 10 Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

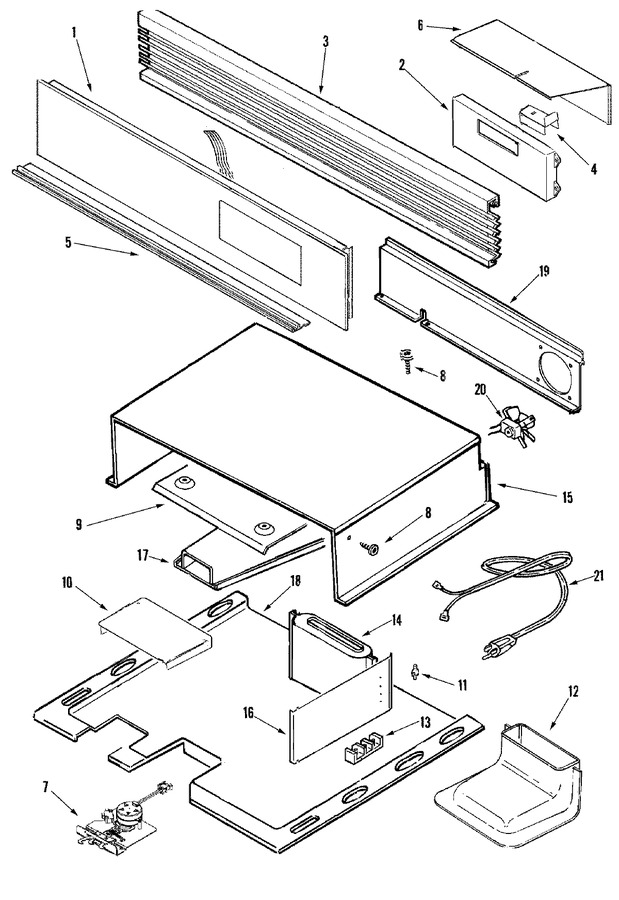

Diagram for JGW8130DDB
