SELECT A DIAGRAM

02 - Cabinet Parts


03 - Air Handling Parts


04 - Electrical Parts


05 - System Parts

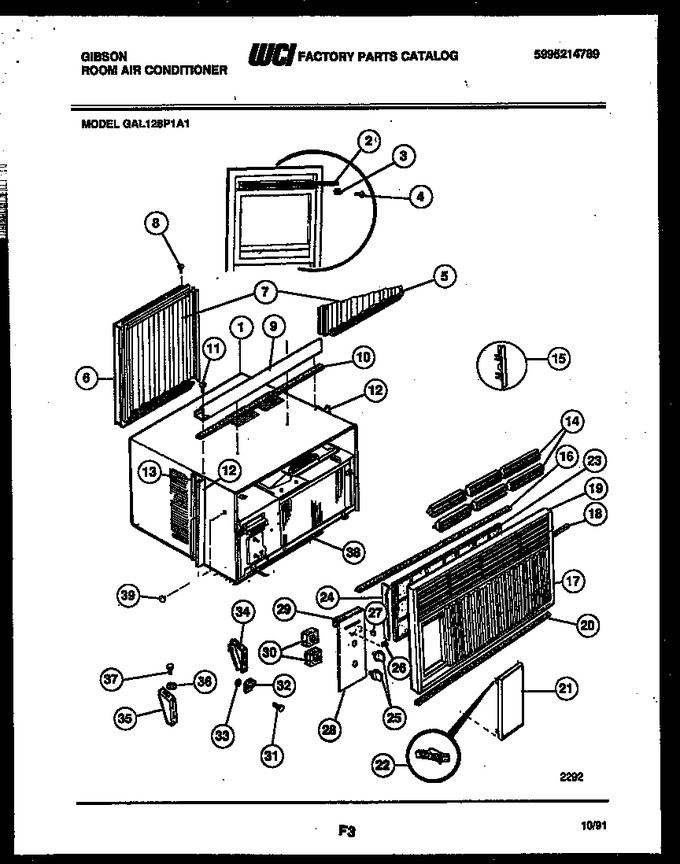

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	5303271901		Wrapper		Appelez-nous	-
2	3002603		Gasket		Appelez-nous	-
3	5303211056		Bracket		Appelez-nous	-
4	3007756		Screw		Appelez-nous	-
5	3203060		Frame-rh		Appelez-nous	-
6	3202964		Frame-lh		Appelez-nous	-
7	5303211382		Accordian		Appelez-nous	-
8	3002801		Screw-frame		Appelez-nous	-
9	3001873		Rail, Top		Appelez-nous	-
10	5303207200		Seal		Appelez-nous	-
11	3015312		Screw		Appelez-nous	-
12	3202966		Retainer		Appelez-nous	-
13	5303276728		Seal,retainer		Appelez-nous	-
14	3018412		Louvers		Appelez-nous	-
15	5303017319		Retainer-louvers		Appelez-nous	-
16	3018407		Seal-top		Appelez-nous	-
17	5303207203		Seal-side		Appelez-nous	-
18	3018550		Seal-mullion		Appelez-nous	-
19	5303272481		Front Complete		Appelez-nous	-
20	5303278925		Seal-btm		Appelez-nous	-
21	5303272483		Door		Appelez-nous	-
22	5303017980		Hinge		Appelez-nous	-
23	3018657		Filter		Appelez-nous	-
24	3018547		Rail-filter, Lh		Appelez-nous	-
25	5303017300		Knob-control		Appelez-nous	-
26	3017341		Knob - Slide, Switch		Appelez-nous	-
27	5303017340		Knob - Slide		Appelez-nous	-
28	5303282696		Dial Plate		Appelez-nous	-
29	5303001984		Seal		Appelez-nous	-
30	5303001775		Spacer		Appelez-nous	-
31	3007756		Screw		Appelez-nous	-
32	3001815		Bracket (2)		Appelez-nous	-
33	3007759		Nut		Appelez-nous	-
34	3016224		Bracket Rh		Appelez-nous	-
35	3016225		Bracket Lh		Appelez-nous	-
36	3017023		Nut		Appelez-nous	-
37	3002735		Screw (4)		Appelez-nous	-
38	5314949603		Seal		Appelez-nous	-
39	3017304		Screw-front		Appelez-nous	-
1A	5303210207		Grille Rear (non-illustrated)		Appelez-nous	-
1B	3018409		Nameplate-grille (non-illustrated)		Appelez-nous	-
24A	3018548		Rail-filter, Rh		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
