Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 WP90767 Screw, 8b-18x3/8 Slt   (Replaces: 501086) In-Stock Immediately $ 7.04

2 500303W Cover,top Appelez-nous -
3 34836 Assy,fluorescent Light Appelez-nous -
4 500308 Diffuser W/hole Appelez-nous -
5 504184W Kit, Electronic Timer Appelez-nous -
6 D504008WP Panel,end-rh   (Replaces: 34817W) Special Order $ 19.23

7 Y00000000 See Note See Note Panel,hood Back Appelez-nous -
8 Y00000000 See Note See Note Top Panel Appelez-nous -
9 500301 Bracket,electronic Control Appelez-nous -
10 500529W Panel,graphic Appelez-nous -
11 Y500528 Gasket,electronic Control Appelez-nous -
12 D504009WP Panel,end-lh   (Replaces: 34818W) In-Stock Immediately $ 22.20

13 38424W Switch, Rocker (wht) Special Order $ 8.73


    View Diagram in Separate Window     Print Icon   Print Part List

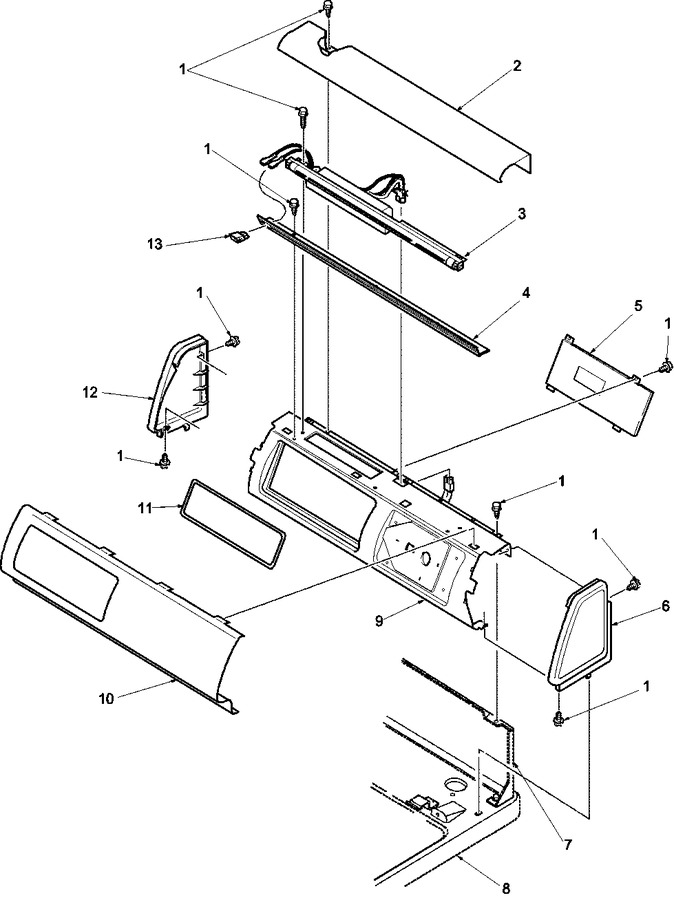

Diagram for LGA90AW (BOM: PLGA90AW)
