SELECT A DIAGRAM

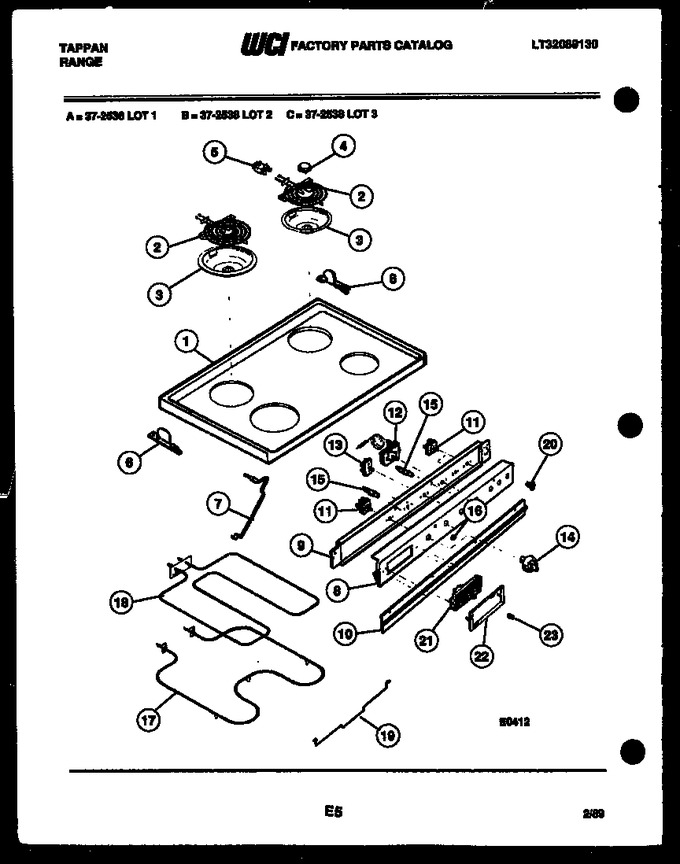

02 - Cooktop And Broiler Parts


03 - Body Parts


04 - Backguard


05 - Door Parts


06 - Drawer Parts


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	3051285		Main Top, Almond		Appelez-nous	-
2	3051434		Element-top Lg (2)		Appelez-nous	-
3	3013588		Pan-element Lg. (2)		Appelez-nous	-
4	445T006P01		Medallion (4)		Appelez-nous	-
5	3051402		Block, Terminal (4)		Appelez-nous	-
6	3011558		Bracket, Hinge, Lh		Appelez-nous	-
7	3013818		Top Supt Rod (2)		Appelez-nous	-
8	3016750		Pnl-manifold		Appelez-nous	-
9	3051508		Plate-inst. Mtg.		Appelez-nous	-
10	3051145		Extrusion-heat Shield		Appelez-nous	-
11	699T015P02		Switch, Top (4)		Appelez-nous	-
12	3051321		Thermostat		Appelez-nous	-
13	3016751		Switch Selector		Appelez-nous	-
14	3016752		Knob-control (4)		Appelez-nous	-
15	3091461		Light-ind 125v (2)		Appelez-nous	-
16	342T014P01		Jewel-ind. (3)		Appelez-nous	-
17	3051141		Element-oven Bake		Appelez-nous	-
18	3051140		Element-oven Broil		Appelez-nous	-
19	3051373		Support-element		Appelez-nous	-
20	3051314		Switch, Oven Light		Appelez-nous	-
21	3131655		Clock		Appelez-nous	-
22	3131336		Bezel-clock		Appelez-nous	-
23	3131472		Knob-clock		Appelez-nous	-
14A	3016753		Knob-thermostat		Appelez-nous	-
14B	3016754		Knob Sel Switch		Appelez-nous	-
15A	3091462		Light-ind 250v		Appelez-nous	-
19A	3051224		Retainer Lens (3) (non-illustrated)		Appelez-nous	-
2A	3051433		Element-top Sm (2)		Appelez-nous	-
3A	3013589		Pan-element-sm (2)		Appelez-nous	-
6A	3011559		Bracket, Hinge, Rh		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
