Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 3147273 Transformer Appelez-nous -
4 312185 Screw, 10-32 X 1/2 Hex Washer W/ground Ring (10) Appelez-nous -
5 312619 Bracket, Capacitor Appelez-nous -
8 312631 Capacitor (alt.) Appelez-nous -
8 312632 Capacitor (alt.) Appelez-nous -
8 661004 Capacitor Appelez-nous -
11 4454949 Block, Fuse   (Replaces: 314121) Special Order $ 81.63

15 313830 Rectifier, High Voltage Appelez-nous -
16 312713 Screw, 8-32 X 3/8 Appelez-nous -
22 WPW10017410 Fuse (20 Amp)   (Replaces: 309796) In-Stock Immediately $ 19.05

23 313578 Air Duct (horizontal) Appelez-nous -
24 313752 Seal, Air Duct Appelez-nous -
26 660595 Magnetron Appelez-nous -
26 311994 Magnetron (alt.) Appelez-nous -
26 311993 Magnetron (alt.) Appelez-nous -
26 311992 Magnetron (alt.) Appelez-nous -
26 313034 Magnetron (alt.) Appelez-nous -
26 311995 Magnetron (alt.) Appelez-nous -
28 661165 Thermal Protector Appelez-nous -
28 312800 Thermal Protector (alt.) Appelez-nous -
28 313521 Thermal Protector (alt.) Appelez-nous -
29 312782 Screw, 6a X 3/8 (2) Appelez-nous -
34 346893 Screw, 11-16 X 1/2 Double Load Space Thread (5) Appelez-nous -
36 313641 Transmotor Appelez-nous -
37 311922 Pulley, Motor Appelez-nous -
39 311999 ``e`` Ring (2) Appelez-nous -
40 313601 Bracket, Motor Appelez-nous -
42 WP486579 Screw, 6 X 8/32 Round Head Cross Recess (4)   (Replaces: 311865) Special Order $ 6.61

43 3147223 Wheel, Blower Appelez-nous -
44 313130 Jumper, High Voltage Red (6-5/16``) Appelez-nous -
45 WPW10339879 Cable Tie (2)   (Replaces: 309330) Special Order $ 7.11

46 3147863 High Voltage Lead, Gray 6-3/4`` (2) Appelez-nous -
47 311311 Clip Appelez-nous -
48 3147262 Extension, Air Duct Appelez-nous -
49 3147275 Fuse, Thermal Appelez-nous -
50 313818 Screw Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

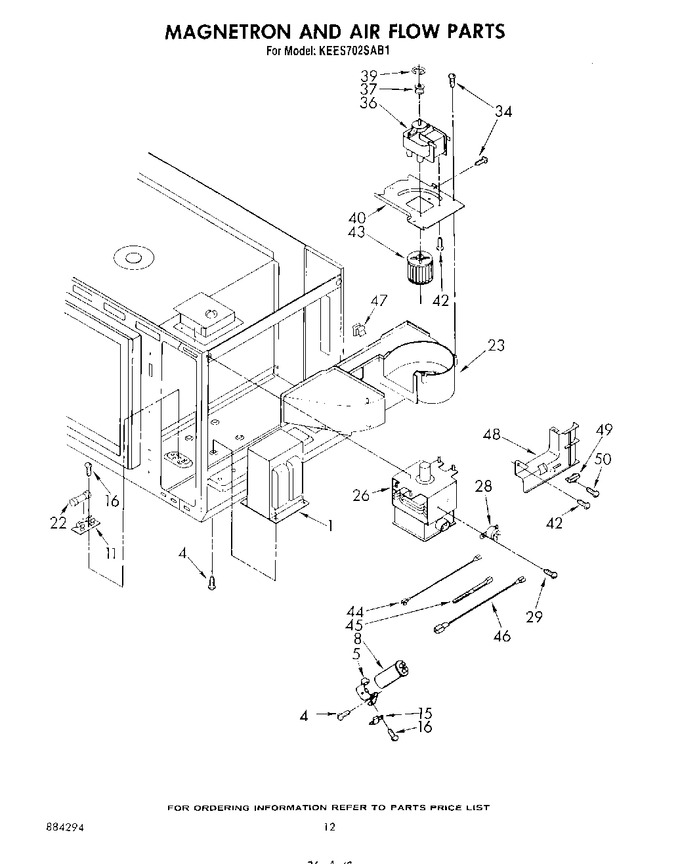

Diagram for KEES702SWB1
