SELECT A DIAGRAM

02 - Console And Control Parts


03 - Top Parts


04 - Cabinet Parts


05 - Tub Detail


06 - Washer Drive System And Pump


07 - Transmission Parts


08 - Drain Hose And Miscellaneous

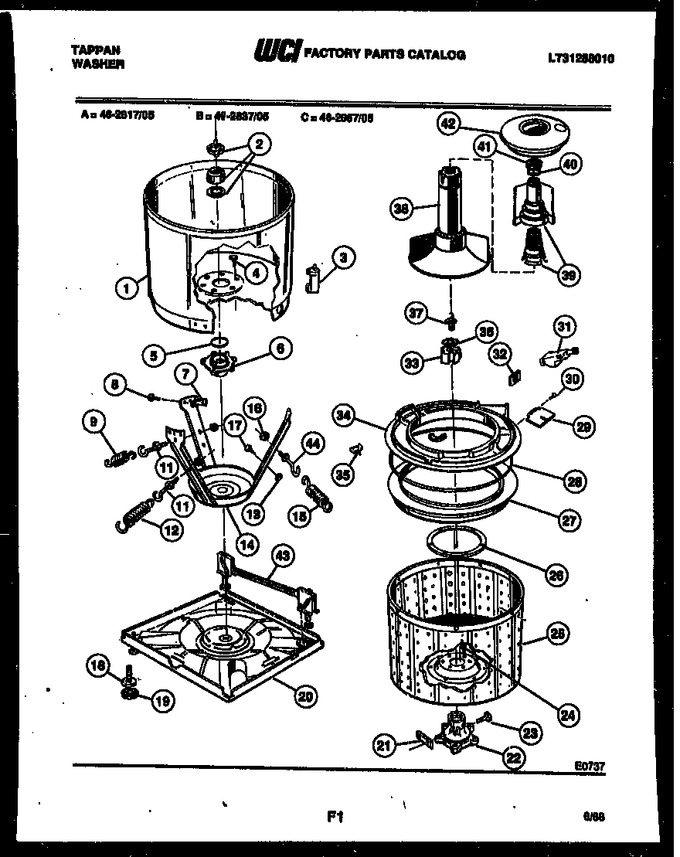

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	3161360		Tub, Outer		Appelez-nous	-
2	3161358		Seal Kit		Appelez-nous	-
3	3161359		Air Bell		Appelez-nous	-
4	3161370		Bolt (6)		Appelez-nous	-
5	3161369		Gasket		Appelez-nous	-
6	3161368		Hub & Bearing		Appelez-nous	-
7	3161361		Nut Plate		Appelez-nous	-
8	3161362		Bolt		Appelez-nous	-
9	3161363		Spring (red)		Appelez-nous	-
11	3161366		Bolt-hook (2)		Appelez-nous	-
12	3161364		Spring (black)		Appelez-nous	-
13	3261113		Nut		Appelez-nous	-
14	3161365		Leg & Dome		Appelez-nous	-
15	3016986		Spring (yellow)		Appelez-nous	-
16	3161457		Nut (3)		Appelez-nous	-
17	3161367		Bolt (3)		Appelez-nous	-
18	3261080		Foot Bolt		Appelez-nous	-
19	3261081		Cup		Appelez-nous	-
20	3016987		Pan		Appelez-nous	-
21	3161386		Key		Appelez-nous	-
22	3161385		Hub, Spinner		Appelez-nous	-
23	3161384		Bolt		Appelez-nous	-
24	8001903		Bolt (6)		Appelez-nous	-
25	3161383		Basket-spin		Appelez-nous	-
26	3161381		Ring Deflector		Appelez-nous	-
27	3161470		Weight-ring		Appelez-nous	-
28	3161379		Gasket		Appelez-nous	-
29	3161378		Shield		Appelez-nous	-
30	3161377		Screw (2)		Appelez-nous	-
31	3161376		Air Gap		Appelez-nous	-
32	3161393		Check Valve		Appelez-nous	-
33	3161392		Hub, Drive		Appelez-nous	-
34	3161389		Tub, Cap		Appelez-nous	-
35	3161388		Clip (9)		Appelez-nous	-
36	3161390		Washer, Star		Appelez-nous	-
37	3161391		Stud		Appelez-nous	-
38	3161371		Agitator		Appelez-nous	-
39	3161374		Cover & Filter		Appelez-nous	-
40	3161373		Gasket		Appelez-nous	-
41	3161372		Cap		Appelez-nous	-
42	3161375		Dispenser, Fabric		Appelez-nous	-
43	3016988		Leg Assy		Appelez-nous	-
44	3016989		Hook-bolt (1)		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
