Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 2401F096-71 Panel, Door (wht) 13 Appelez-nous -
2 74007088 Handle, Door (wht) 13 Appelez-nous -
3 WP74005058 Spacer, Handle (wht)   (Replaces: 8010P089-60) 13 Special Order $ 7.05

4 WP3387230 Screw   (Replaces: 74002483) 13 In-Stock Immediately $ 7.69

5 4804F050-60 Insulation, Door 2`` 13 Appelez-nous -
6 74003240 Lining, Door 13 Appelez-nous -
6 74006106 Light, Indicator 10 Appelez-nous -
7 12001676 Receptacle Assy. 10 In-Stock Immediately $ 28.45

7 WP7212P043-60 Seal, Door   (Replaces: 7212P043-60) 13 In-Stock Immediately $ 56.83

8 3801F251-51 Bracket, Cntl. Panel 10 Appelez-nous -
8 74003399 Panel, Drawer (wht) 13 Appelez-nous -
9 W11233072 Screw (no.8ab)   (Replaces: 71001183) 10 In-Stock Immediately $ 12.62

9 74010649 Panel, Backguard (wht) 10 Appelez-nous -
10 74007475 Bracket, Control Panel (r&l) 10 Appelez-nous -
11 WP7737P030-60 Knob, Switch   (Replaces: 7737P030-60) 10 Special Order $ 17.81

22 WP74004005 Screw, 6-32 X 5/16``   (Replaces: 74004005) 10 Special Order $ 6.95


    View Diagram in Separate Window     Print Icon   Print Part List

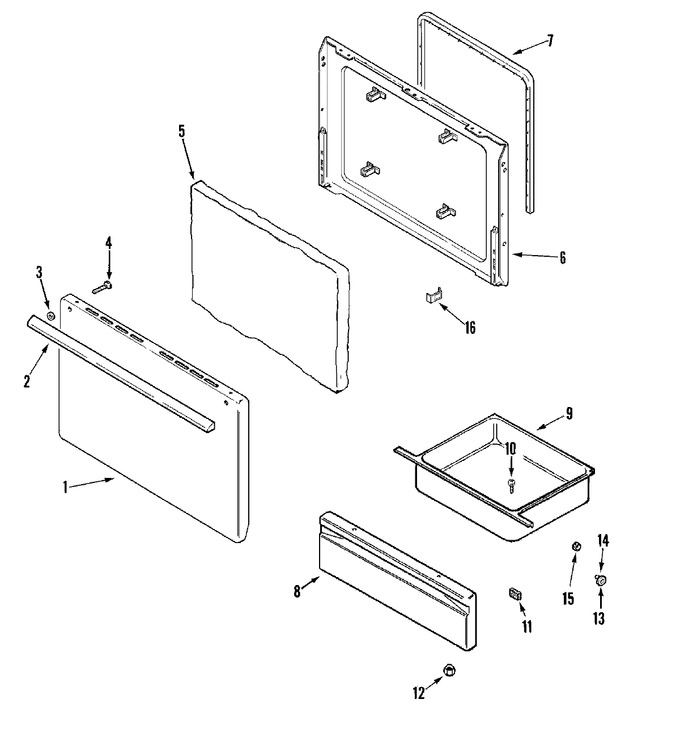

Diagram for MER4110AAH
