SELECT A DIAGRAM

02 - Splasher Control


03 - Broiler Parts


04 - Lower Oven Door Parts


05 - Drawer Parts


06 - Cooktop Parts


07 - Upper Oven Door Parts


08 - Lower Body Parts


09 - Power Control


10 - Upper Body Parts


11 - Control Panel

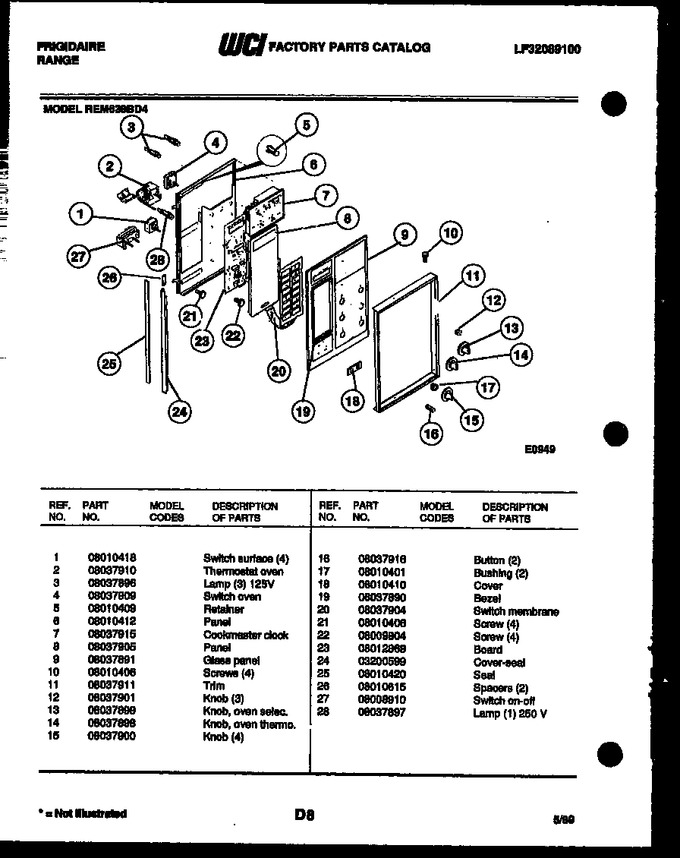

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	08010418		Switch-top Elements (4)		Appelez-nous	-
2	08037910		Thermostat Oven		Appelez-nous	-
3	08037896		Lamp (3) 125v		Appelez-nous	-
4	08037909		Switch Oven		Appelez-nous	-
5	08010409		Retainer		Appelez-nous	-
6	08010412		Panel		Appelez-nous	-
7	08037915		Cookmaster Clock		Appelez-nous	-
8	08037905		Panel		Appelez-nous	-
9	08037891		Glass Panel		Appelez-nous	-
10	08010406		Screws (4)		Appelez-nous	-
11	08037911		Trim		Appelez-nous	-
12	08037901		Knob (3)		Appelez-nous	-
13	08037899		Knob, Oven Selec.		Appelez-nous	-
14	08037898		Knob, Oven Thermo.		Appelez-nous	-
15	08037900		Knob (4)		Appelez-nous	-
16	08037916		Button (2)		Appelez-nous	-
17	08010401		Bushing (2)		Appelez-nous	-
18	08010410		Cover		Appelez-nous	-
19	08037890		Bezel		Appelez-nous	-
20	08037904		Switch Membrane		Appelez-nous	-
21	08010406		Screw (4)		Appelez-nous	-
22	08009804		Screw (4)		Appelez-nous	-
23	08012868		Board		Appelez-nous	-
24	03200599		Cover-seal		Appelez-nous	-
25	08010420		Seal		Appelez-nous	-
26	08010615		Spacers (2)		Appelez-nous	-
27	08008910		Switch On, Off		Appelez-nous	-
28	08037897		Lamp (1) 250 V		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
